Описание товара

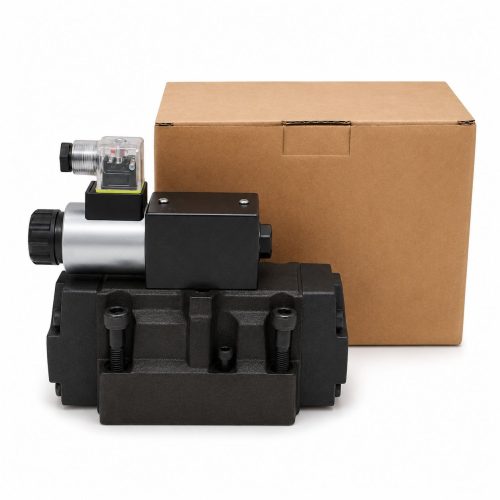

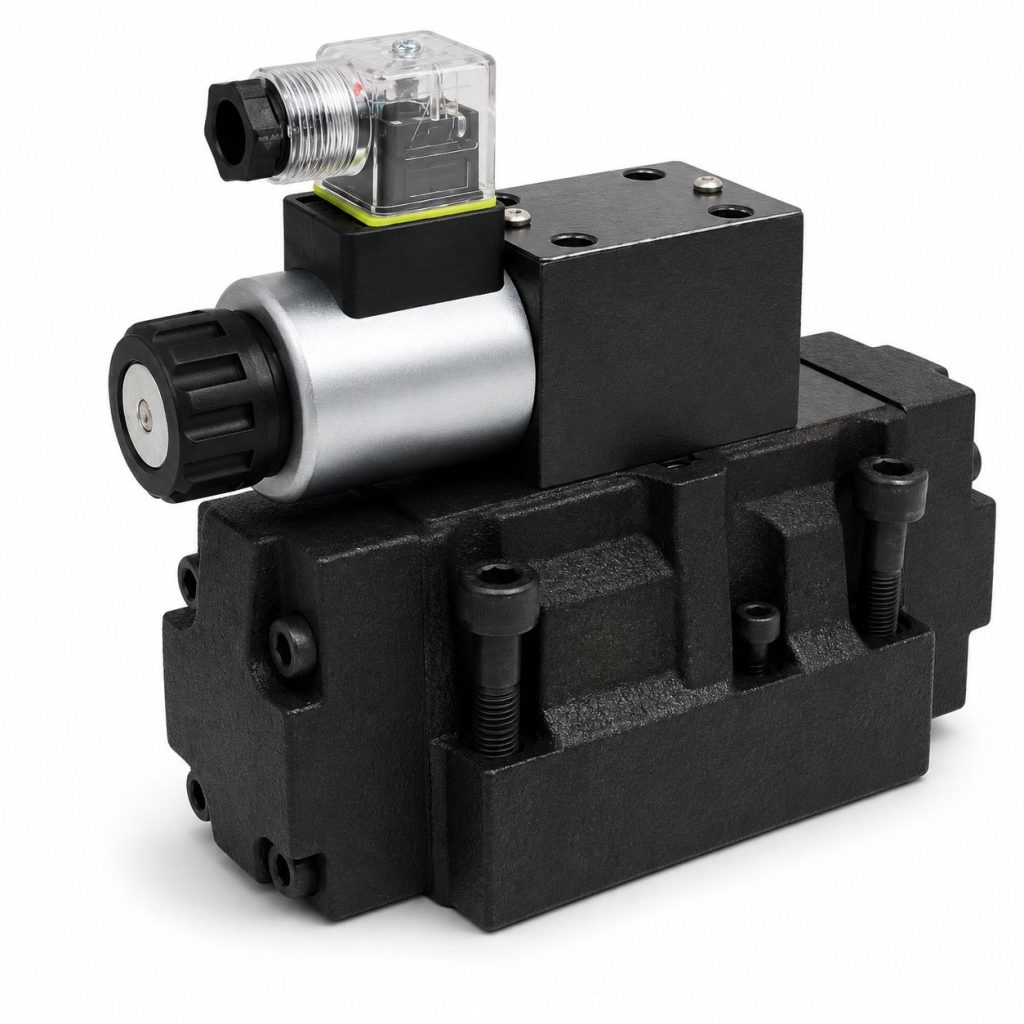

Гидрораспределитель ВЕХ16.574А.Г48 — золотниковый дискретный гидрораспределитель серии ВЕХ16 с пилотным электрогидравлическим управлением, условным проходом 16 мм и номинальным напряжением =48В.
Назначение и идентификация
ВЕХ16.574А.Г48 предназначен для управления потоками по 574А схеме распределения рабочей жидкости в гидросистемах. Основная функция распределителя — изменение направления, пуск и остановка потока жидкости путем переключения позиций золотника.
Золотник установлен с пружинным возвратом. Функциональная схема распределителя — 4/2, количество электромагнитов — 1.
Основные характеристики
| Серия | ВЕХ16 |
|---|---|
| Тип гидрораспределителя | Дискретный |
| Тип устройства | Золотниковый гидрораспределитель |
| Количество стабильных состояний золотника | Моностабильный |
| Тип управления распределителем | Пилотное электрогидравлическое |
| Вид управления | ЕХ = электрогидравлическое |
| Номинальное напряжение | =48В |
| Напряжение | Г48 = 48В |
| Условный проход, мм | 16 |
| Типоразмер | CETOP 07 |
| Стандарт присоединения | ISO 4401 (DIN 24340) |
| Тип монтажа | Модульный |
| Функциональная схема | 4/2 |
| Схема распределения рабочей жидкости | 574А |
| Количество электромагнитов | 1 |
| Способ установки золотника | без обозначения = с пружинным возвратом |
Гидравлические и электрические параметры
| Максимальное давление в линиях A, B, P, бар | 315 |
|---|---|
| Давление на выходе, МПа — номинальное | 25 |
| Давление на выходе, МПа — максимальное | 28 |
| Давление на выходе, МПа — минимальное | 0,5 |
| Давление на сливе, МПа — слив независимый | 25 |
| Давление на сливе, МПа — слив соединен с основным | 6 |
| Максимальный расход, л/мин | 240 |
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
| Диапазон вязкостей жидкости, сСт | 10-400 |
| Температура рабочей жидкости, °C | -30…+80 |
| Температура окружающей среды, °C | до +50 |
| Напряжение питания, В — постоянного тока | 12, 24, 48 ,110 |
| Напряжение питания, В — переменного тока | 24, 36, 110, 220, 380 |
| Продолжительность включения, мин. | 10-60 |
| Масса ВЕХ16 с 2-ми катушками, кг | 12,5 |
Управление и подключение
| Подвод потока управления | От независимого потока |
|---|---|
| Отвод потока управления | Независимый |
| Ручное дублирование | Кнопка в сердечнике катушки |
| Светодиодная индикация электроразъема | Есть |
| Степень защиты | IP65 |
| Тип электрического соединителя | DIN 43650/A |
Структура обозначения ВЕХ16.574А.Г48
| Позиция | Элемент обозначения | Расшифровка |
|---|---|---|
| 1 | В | В = золотниковый гидрораспределитель |
| 2 | ЕХ | ЕХ = электрогидравлическое |
| 3 | 16 | 16 = 16 мм |
| 4 | 574А | Схема распределения рабочей жидкости: 14, 24, 34, 44, 54, 64, 574, 574А |
| 5 | без обозначения | без обозначения = с пружинным возвратом; О = без пружинного возврата; ОФ = без пружинного возврата с фиксацией |
| 6 | Г48 | Постоянный ток: Г12 = 12В, Г24 = 24В, Г48 = 48В, Г110 = 110В, Г220 = 220В |
