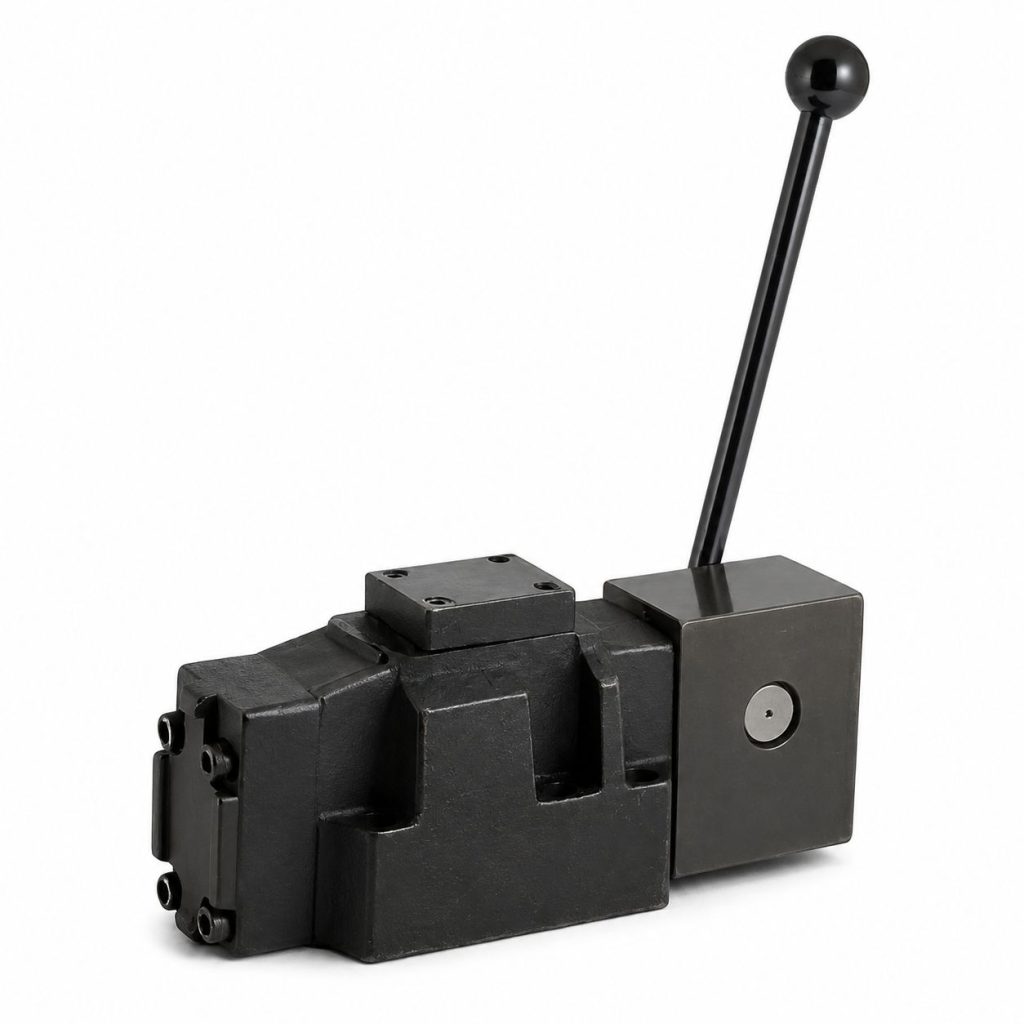

ВММ16.574АФ — золотниковый гидрораспределитель с ручным управлением, условным проходом 16 мм, схемой распределения рабочей жидкости 574А.Ф и фиксацией золотника.
Основные характеристики
| Серия |
ВММ |
| Тип гидрораспределителя |
Дискретный |
| Тип устройства |
Золотниковый гидрораспределитель |
| Тип управления распределителем |
Ручное (мускульное) |
| Устройство механического управления |
Рычаг |
| Тип монтажа |
Модульный |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Типоразмер |
CETOP 07 |
Гидравлические параметры
| Условный проход, мм |
16 |
| Максимальное давление в линиях A, B, P, бар |
320 |
| Давление в линии T, Мп |
16 |
| Номинальный расход, л/мин |
125 |
| Расход по описанию, л/мин |
до 60 |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
Схема и исполнение
| Схема |
574А.Ф |
| Схема распределения рабочей жидкости |
574А.Ф |
| Функциональная схема (количество линий и позиций) |
4/2 |
| Исполнение |
с фиксацией золотника |
Расшифровка обозначения ВММ16.574АФ
| Элемент обозначения |
Значение |
| В |
золотниковый гидрораспределитель |
| ММ |
ручное управление |
| 16 |
условный проход 16 мм |
| 574А.Ф |
схема распределения рабочей жидкости; без обозначения = без фиксации золотника; Ф = с фиксацией золотника |
Назначение
Гидрораспределитель ВММ16.574АФ применяется в гидросистемах для переключения направления и корректировки параметров потока рабочей жидкости в соответствии со схемой 574А.Ф.
