Описание товара
ДБГ11-24А — шестеренный масляный насосный агрегат без электродвигателя, с креплением на плите, рабочим объемом 40 см³ и правым направлением вращения.
Назначение
Насос ДБГ11-24А применяется в гидравлических и смазочных системах промышленного оборудования: металлорежущих станков, прессов, подъемных устройств и иных машин.
Основное назначение агрегата — перекачивание технических масел и прочих некоррозионных жидкостей со смазывающими свойствами, не содержащих механических примесей.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | ДБГ11 |
| Модель насоса | Г11-24А |
| Вид конструкции насоса | Шестеренный |
| Возможность регулирования подачи | Нерегулируемый |
| Исполнение вала | Шпоночный |
| Наличие электродвигателя | Нет |
| Применяемый привод | Электродвигатель |
| Способ крепления | На лапах |
| Направление вращения | Правое |
| Рабочий объем, см³ | 40 |
| Номинальная подача, л/мин | 24 |
| Диапазон вязкости рабочей жидкости, сСт | 17…400 |
| Номинальное давление на входе, бар | -0.2 |
| Номинальное давление на выходе, бар | 25 |
| Максимальное давление на выходе, бар | 30 |
| Минимальная частота вращения, об/мин | 600 |
| Номинальная частота вращения, об/мин | 1450 |
| Максимальная частота вращения, об/мин | 1800 |
Расшифровка обозначения ДБГ11-24А
| Позиция | Элемент обозначения | Значение |
|---|---|---|
| 1 | ДБГ11 | агрегат насосный на плите (без электродвигателя) |
| 2 | 2 | Группа насоса |
| 3 | 4А | Рабочий объем 40 см3; 4 = 56 см3 |

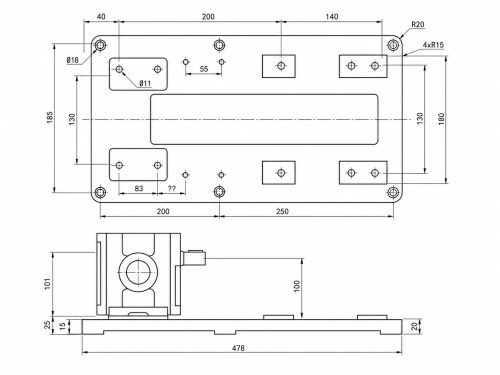

Габаритные размеры
| Типоразмер | A, мм | A1, мм | B, мм | D, мм | H1, мм | a, мм | h, мм | l, мм |
|---|---|---|---|---|---|---|---|---|
| Насос ДБГ11-24А Насос ДБГ11-24 | 200 | 250 | 255 | 13 | 180 | 220 | 104 | 478 |
Сравнительные технические данные
| Наименование | ДБГ11-24А | ДБГ11-24 |
|---|---|---|
| Рабочий объём см3 | 40 | 56 |
| Номинальная подача л/мин. | 51,5 | 73 |
| Коэф. подачи % не менее | 89 | 90 |
| КПД % не менее | 72 | 74 |
| Давление на выходе, МПа номинальное максимальное | 2,5 3,0 | 2,5 3,0 |
| Давление на входе, МПа номинальное | не более — 0,02 | не более — 0,02 |
| Частота вращения, с-1 (об/мин) номинальное минимальная максимальное | 24,0 (1450) 10,0 (600) 30,0 (1800) | 24,0 (1450) 10,0 (600) 30,0 (1800) |
