ДБГ11-25А — шестеренный масляный насосный агрегат без электродвигателя, нерегулируемый, с креплением на плите и шпоночным исполнением вала.
Основные характеристики
| Серия |
ДБГ11 |
| Модель насоса |
Г11-25А |
| Вид конструкции насоса |
Шестеренный |
| Возможность регулирования подачи |
Нерегулируемый |
| Наличие электродвигателя |
Нет |
| Исполнение вала |
Шпоночный |
| Способ крепления |
На лапах |
| Применяемый привод |
Электродвигатель |
| Направление вращения |
Правое |
| Рабочий объем, см³ |
80 |
| Номинальная подача, л/мин |
25 |
| Номинальное давление на выходе, бар |
25 |
| Максимальное давление на выходе, бар |
30 |
| Номинальное давление на входе, бар |
-0.2 |
| Номинальная частота вращения, об/мин |
1450 |
| Минимальная частота вращения, об/мин |
600 |
| Максимальная частота вращения, об/мин |
1800 |
| Диапазон вязкости рабочей жидкости, сСт |
17…400 |
Рабочая среда и применение
Агрегат предназначен для перекачки технических масел и прочих некоррозионных жидкостей со смазывающими свойствами, не содержащих абразивных механических примесей. Применение указано для гидравлических и смазочных систем промышленного оборудования: металлообрабатывающих станков, прессов, подъемных механизмов и иных машин.
Расшифровка обозначения ДБГ11-25А
| Позиция |
Признак |
Значение |
| 1 |
Исполнение насоса по креплению |
ДБГ11 = агрегат насосный на плите (без электродвигателя) |
| 2 |
Группа насоса |
2 |
| 3 |
Рабочий объем |
5А = 80 см3; 5 = 100 см3 |

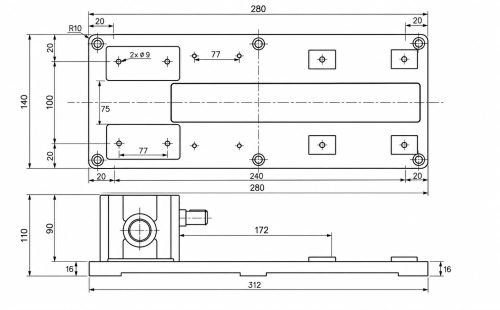

Габаритные размеры
| Типоразмеры |
A, мм |
A1, мм |
B, мм |
D, мм |
H1, мм |
a, мм |
h, мм |
l, мм |
| Насос ДБГ11-25А Насос ДБГ11-25 |
250 |
250 280 |
282 312 |
13 |
205 220 |
250 280 |
116 130 |
532 568 |
Сравнительные параметры типоразмеров
| Наименование |
ДБГ11-25А |
ДБГ11-25 |
| Рабочий объём см3 |
80 |
100 |
| Номинальная подача л/мин. |
105 |
133 |
| Коэф. подачи % не менее |
91 |
92 |
| КПД % не менее |
76 |
77 |
| Давление на выходе, МПа номинальное максимальное |
2,5 3,0 |
2,5 3,0 |
| Давление на входе, МПа номинальное |
не более — 0,02 |
не более — 0,02 |
| Частота вращения, с-1 (об/мин) номинальное минимальная максимальное |
24,0 (1450) 10,0 (600) 30,0 (1800) |
24,0 (1450) 10,0 (600) 30,0 (1800) |
