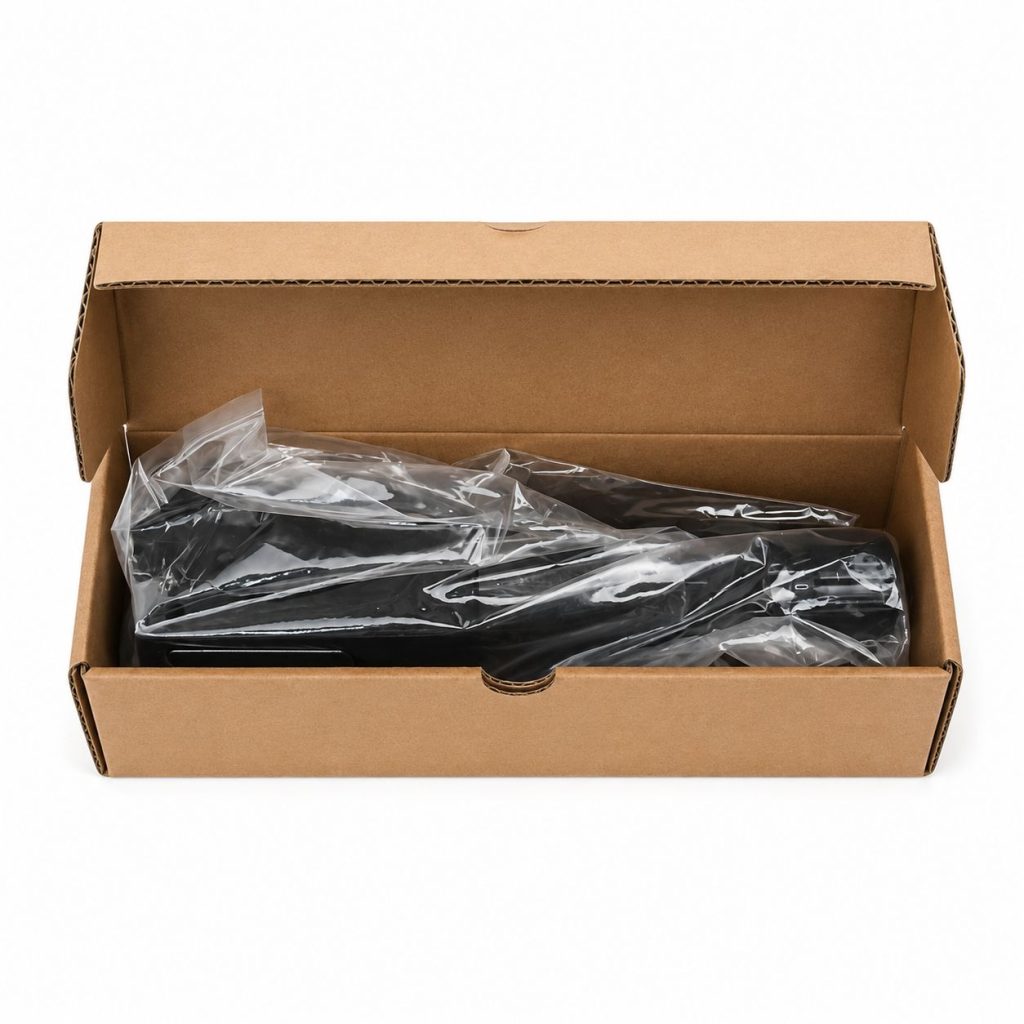

Гидроклапан предохранительный КПМ-6/3В1 — модульный клапан давления серии КПМ 6/3 с условным проходом 6 мм, номинальным расходом 35 л/мин и диапазоном регулировки давления 0,8-7,0 МПа.
Основные характеристики
| Серия |
КПМ 6/3 |
| Тип клапана давления |
Предохранительный |
| Диапазон настройки давления, бар |
8-70 |
| Количество контролируемых линий |
Одна |
| Количество настроек давления |
1 |
| Номинальное рабочее давление, бар |
320 |
| Номинальный расход, л/мин |
35 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Регулировочное устройство |
Ручка |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 03 |
| Условный проход, мм |
6 |
| Степень защиты |
IP65 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
Расшифровка обозначения КПМ-6/3В1
| Позиция |
Обозначение |
Значение |
| 1 |
КПМ |
Модульный предохранительный клапан |
| 2 |
6 |
Условный проход 6 мм |
| 3 |
3 |
Номинальное давление 32 МПа |
| 4 |
В |
Регулировочный винт с квадратной головкой |
| 5 |
1 |
Диапазон регулировки давления 0,8~7 МПа |
Рабочие параметры
| Модель |
КПМ-6/3 |
| Условный проход, мм |
6 |
| Расход, л/мин |
35 |
| Рабочая температура, °C |
-30 до +80 |
| Рабочая среда |
Минеральное масло |
| Масса кг, не более |
1,5 |
| Класс чистоты масла по ISO4406 |
Класс 20/18/15 |
| Диапазон вязкостей жидкости, сСт |
25 … 2320 |
Диапазоны регулировки давления для исполнения
| Обозначение |
Диапазон регулировки давления |
| 1 |
0,8~7 МПа |
| 2 |
3,5~14 МПа |
| 3 |
7~25 МПа |
| 4 |
10~32 МПа |
