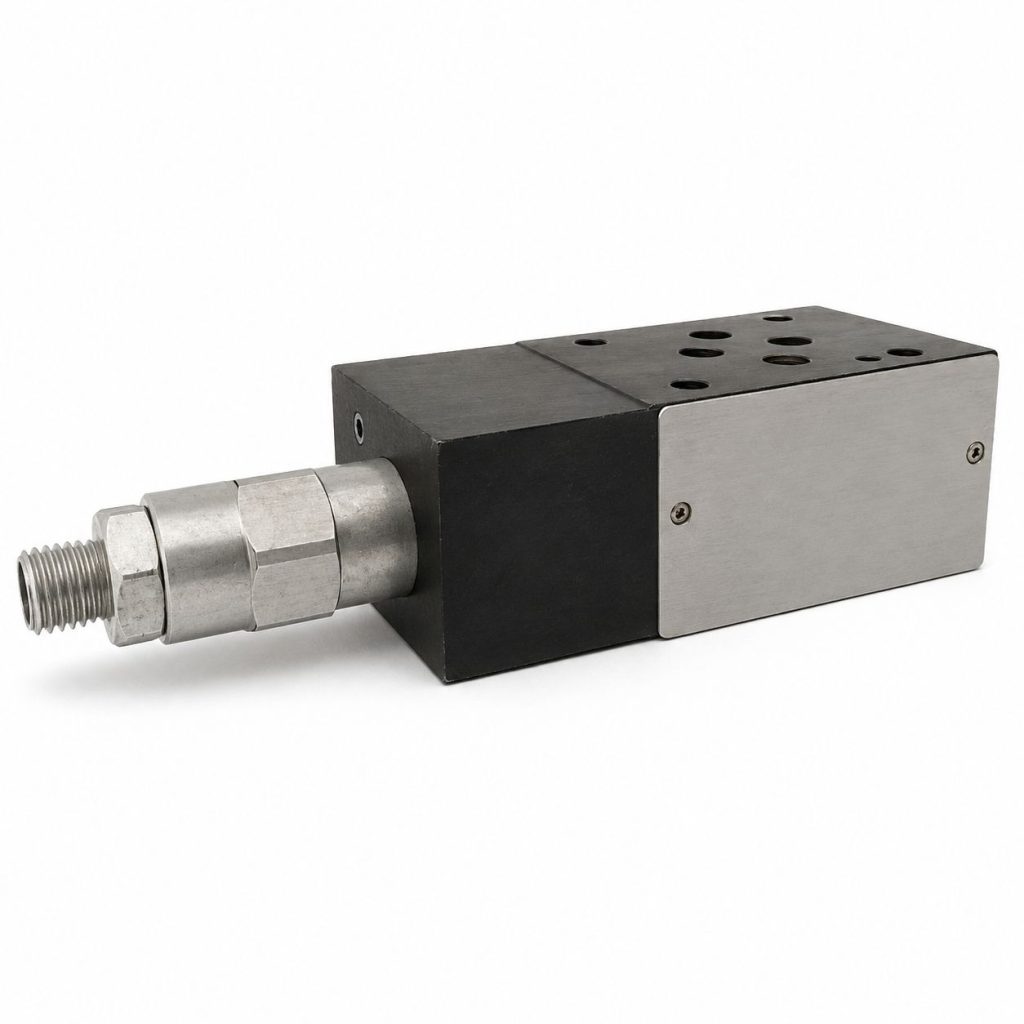

Клапан предохранительный MCD5-SBT/51N — модульный клапан давления прямого действия типоразмера CETOP 03, рассчитанный на установку по стандарту присоединения ISO 4401 (DIN 24340). Исполнение: одиночный клапан на магистрали B со сбросом в T.
Основные характеристики
| Серия |
MCD |
| Тип клапана давления |
Предохранительный |
| Модель |
MCD5-SBT/51N |
| Тип действия |
Прямого действия |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 03 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Условный проход, мм |
6 |
Гидравлические параметры
| Максимальное рабочее давление, бар |
350 |
| Диапазон настройки давления, бар |
10-210 |
| Максимальный расход в магистралях регулируемого расхода, л/мин |
50 |
| Максимальный расход в свободных магистралях, л/мин |
75 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
Линии и настройка
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
B |
| Линии сброса |
T |
| Количество настроек давления |
1 |
| Регулировочное устройство |
Винт с шестигранной головкой |
Защита
