Описание товара

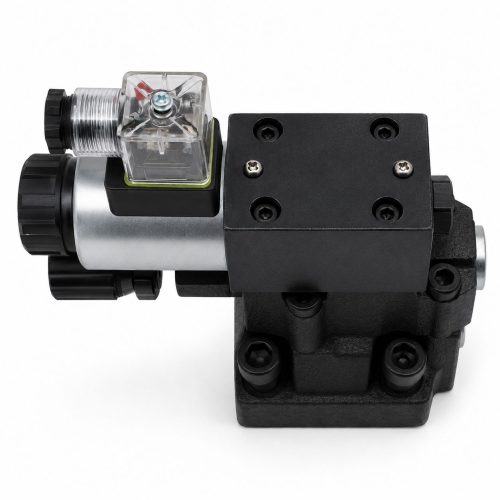

МКПВ-10/3С3Р3.24 — предохранительный гидравлический клапан стыкового монтажа с условным проходом 10 мм, стандартом присоединения ISO 6264, номинальным рабочим давлением 320 бар и номинальным расходом 80 л/мин.
Назначение и идентификация
Гидроклапан предназначен для защиты гидросистем от превышения давления выше установленного значения и для поддержания давления в заданных пределах. Модель может использоваться для дистанционной разгрузки гидравлических контуров.
Управление разгрузкой клапана — электромагнитное, тип разгрузки — нормально-разгруженный. Работа клапана управляется пилотным клапаном ВЕ6.574А.Г24 с рабочим напряжением =24В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | МКПВ-10/3С3Р3.24 |
| Тип устройства | Предохранительный гидравлический клапан |
| Тип клапана давления | Предохранительный |
| Тип монтажа | Стыковой |
| Стандарт присоединения | ISO 6264 |
| Типоразмер | CETOP R06 |
| Условный проход, мм | 10 |
| Ду, мм | 10 |
| Номинальное давление | 32 МПа |
| Номинальное рабочее давление, бар | 320 |
| Диапазон регулирования давления, МПа | 5,0-35,0 |
| Диапазон настройки давления, бар | 50-350 |
| Номинальное давление настройки, бар | 320 |
| Номинальный расход, л/мин | 80 |
| Количество контролируемых линий | Одна |
| Количество настроек давления | 1 |
| Контролируемые линии | P |
| Линии сброса | T |
| Регулировочное устройство | Ручка |
| Тип разгрузки клапана | Нормально-разгруженный |
| Управление разгрузкой клапана | Электромагнитное |
| Номинальное напряжение | =24В |
| Тип электрического соединителя | Разъем DIN43650 A LED DC |
| Светодиодная индикация электроразъема | Есть |
| Степень защиты | IP65 |
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
| Модель пилотного клапана | ВЕ6.574А.Г24 |
Расшифровка обозначения МКПВ-10/3С3Р3.24
| Позиция | Элемент обозначения | Значение |
|---|---|---|
| 1 | МКПВ | предохранительный гидравлический клапан |
| 2 | 10 | 10 мм |
| 3 | 3 | 32 МПа |
| 4 | С | стыковой монтаж |
| 5 | 3 | с электромагнитным управлением разгрузкой, нормально разгруженный |
| 6 | Р | с рукояткой |
| 7 | 3 | 32 МПа |
| 8 | 24 | Постоянный ток: 24 = 24В |
Размеры для модели МКПВ-10/3С
| Модель | МКПВ-10/3С |
|---|---|
| B1 | 78 |
| B2 | 54 |
| L1 | 98,5 |
| L2 | 91,5 |
| L3 | 67 |
| L4 | 54 |
| L5 | 23,5 |
| L6 | 149,3 |
| L7 | 0 |
| L8 | 22,1 |
| L9 | 47,5 |
| L10 | 14 |
| L11 | 159,7 |
| L12 | 22,1 |
| L13 | 20 |
| L14 | 5 |
| D | 12 |
| D1 | 6 |
| D2 | M12 |
| D3 | 7 |
Серии и варианты
| Параметр | Значение |
|---|---|
| Серия | МКПВ-10/3С; МКПВ-20/3С; МКПВ-32/3С |
| Исполнение по номинальному давлению настройки | 1 = 10 МПа; 2 = 20 МПа; 3 = 32 МПа |
| Напряжение для электромагнитного управления, постоянный ток | 24 = 24В |
| Напряжение для электромагнитного управления, переменный ток | 110 = 110В; 220 = 220В |
