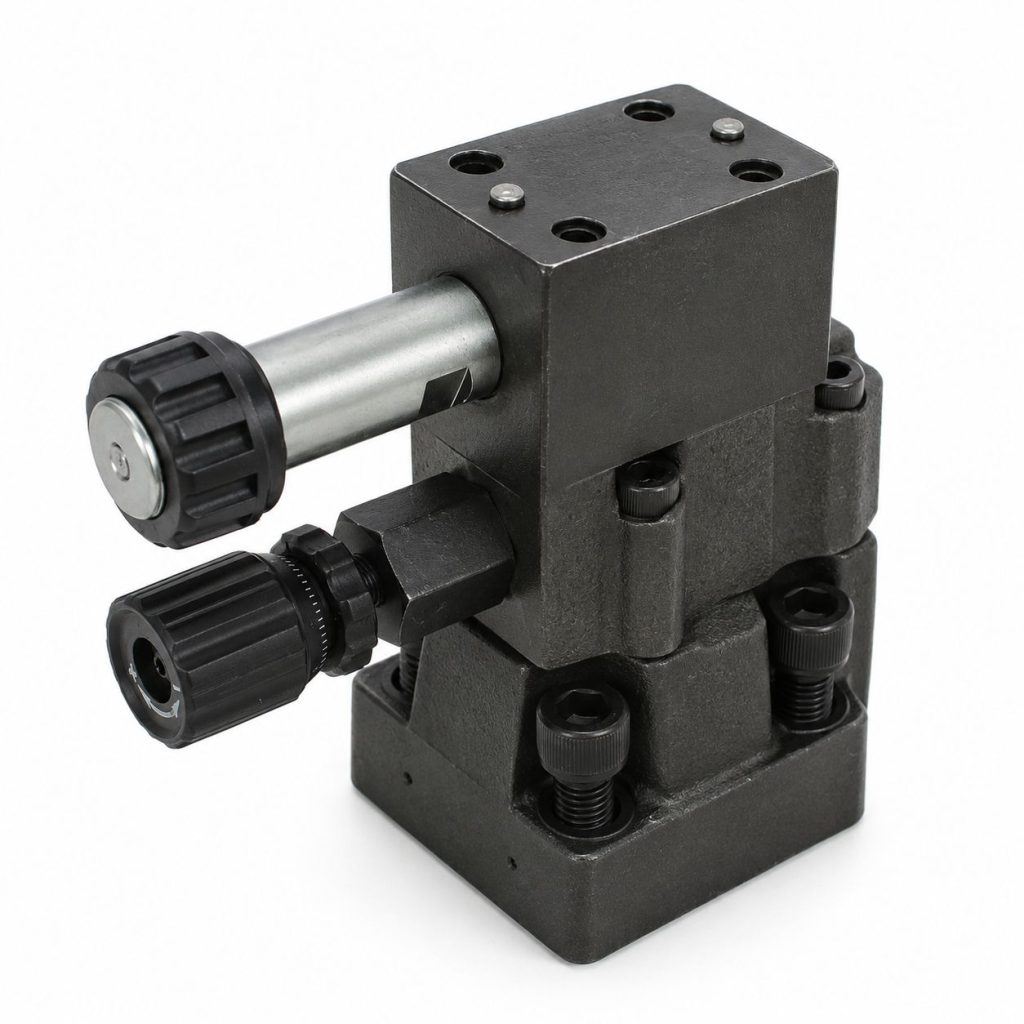

Гидроклапан предохранительный МКПВ-10/3С4Р2.12 — клапан давления стыкового монтажа с условным проходом Ду=10 мм, стандартом присоединения ISO 6264 и электромагнитным управлением разгрузкой от напряжения =12В.
Основные характеристики
| Параметр |
Значение |
| Модель |
МКПВ-10/3С4Р2.12 |
| Тип устройства |
Предохранительный гидравлический клапан |
| Тип клапана давления |
Предохранительный |
| Тип монтажа |
Стыковой |
| Стандарт присоединения |
ISO 6264 |
| Типоразмер |
CETOP R06 |
| Условный проход, мм |
10 |
| Ду, мм |
10 |
| Номинальное рабочее давление, бар |
320 |
| Номинальное давление настройки, бар |
200 |
| Диапазон настройки давления, бар |
20-250 |
| Диапазон регулирования давления, МПа |
2,0-25,0 |
| Номинальный расход, л/мин |
80 |
| Номинальное напряжение |
=12В |
| Модель пилотного клапана |
ВЕ6.574А.Г12 |
Назначение и управление
МКПВ-10/3С4Р2.12 предназначен для аварийной защиты систем от превышения давления при номинальном давлении настройки 200 бар и для стабилизации этого параметра. Клапан может использоваться для дистанционного сброса давления в системе.
Управление осуществляется электрогидравлическим пилотом ВЕ6.574А.Г12 с напряжением =12В. Разгрузка клапана — нормально-нагруженная, управление разгрузкой — электромагнитное.
Гидравлические линии и исполнения
| Параметр |
Значение |
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
P |
| Линии сброса |
T |
| Количество настроек давления |
1 |
| Тип разгрузки клапана |
Нормально-нагруженный |
| Управление разгрузкой клапана |
Электромагнитное |
| Регулировочное устройство |
Ручка |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
| Тип электрического соединителя |
Разъем DIN43650 A LED DC |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
Расшифровка обозначения серии
| Позиция |
Обозначение |
Расшифровка |
| 1 |
МКПВ |
Предохранительный гидравлический клапан |
| 2 |
10 |
Условный проход 10 мм |
| 3 |
3 |
Номинальное давление 32 МПа |
| 4 |
С |
Стыковой монтаж |
| 5 |
4 |
С электромагнитным управлением разгрузкой, нормально нагруженный |
| 6 |
Р |
С рукояткой |
| 7 |
2 |
Исполнение по номинальному давлению настройки: 1 = 10 МПа, 2 = 20 МПа, 3 = 32 МПа |
Серии
| Параметр |
Значение |
| Серия |
МКПВ-10/3С; МКПВ-20/3С; МКПВ-32/3С |
Габаритные размеры для МКПВ-10/3С
| Модель |
B1 |
B2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
L14 |
D |
D1 |
D2 |
D3 |
| МКПВ-10/3С |
78 |
54 |
98,5 |
91,5 |
67 |
54 |
23,5 |
149,3 |
0 |
22,1 |
47,5 |
14 |
159,7 |
22,1 |
20 |
5 |
12 |
6 |
M12 |
7 |
