Описание товара

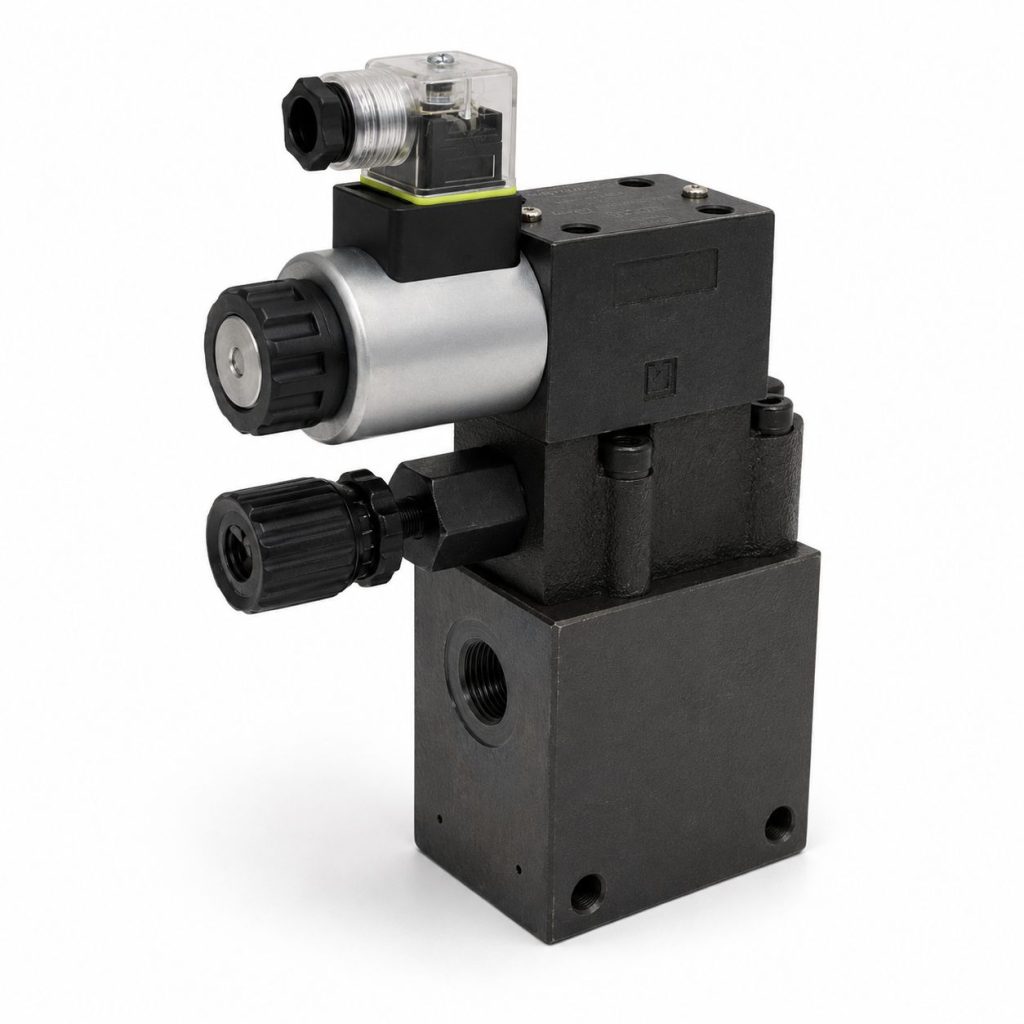

Гидроклапан предохранительный МКПВ-10/3Т3Р2.110 — клапан пилотного типа для трубного монтажа с условным проходом 10 мм, номинальным расходом 80 л/мин, диапазоном настройки давления 20-250 бар и номинальным давлением настройки 200 бар.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | МКПВ-10/3Т3Р2.110 |
| Тип устройства | Предохранительный гидравлический клапан |
| Тип клапана давления | Предохранительный |
| Серия | МКПВ-10/3Т; МКПВ-20/3Т; МКПВ-32/3Т |
| Тип монтажа | Трубный (резьбовой) |
| Условный проход, мм | 10 |
| Ду, мм | 10 |
| Типоразмер | G 1/2" |
| Резьба на входе | G1/2" |
| Резьба на выходе | G1/2" |
| Номинальное рабочее давление, бар | 320 |
| Диапазон настройки давления, бар | 20-250 |
| Номинальное давление настройки, бар | 200 |
| Номинальный расход, л/мин | 80 |
| Количество контролируемых линий | Одна |
| Контролируемые линии | P |
| Линии сброса | T |
| Количество настроек давления | 1 |
| Регулировочное устройство | Ручка |
| Тип разгрузки клапана | Нормально-разгруженный |
| Управление разгрузкой клапана | Электромагнитное |
| Модель пилотного клапана | ВЕ6.574А.В110 |
| Номинальное напряжение | ~110В/50Гц |
| Тип электрического соединителя | Разъем DIN43650 A LED AC |
| Светодиодная индикация электроразъема | Есть |
| Степень защиты | IP65 |
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
Функциональное назначение
МКПВ-10/3Т3Р2.110 предназначен для защиты гидравлических систем от превышения давления. Устройство выполняет ограничение давления, поддержание заданного уровня давления и дистанционную разгрузку гидравлического контура.
Расшифровка обозначения МКПВ-10/3Т3Р2.110
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | МКПВ | предохранительный гидравлический клапан |
| 2 | 10 | условный проход 10 мм |
| 3 | 3 | номинальное давление 32 МПа |
| 4 | Т | трубный монтаж |
| 5 | 3 | с электромагнитным управлением разгрузкой, нормально разгруженный |
| 6 | Р | с рукояткой |
| 7 | 2 | исполнение по номинальному давлению настройки: 1 = 10 МПа, 2 = 20 МПа, 3 = 32 МПа |
| 8 | 110 | переменный ток 110В; для электромагнитного управления также указаны варианты: 24 = 24В, 22 = 220В |
Габаритные размеры для МКПВ-10/3Т
| Модель | D1 | D2 | D3 | L | L1 | L2 | H | H1 | H2 | H3 |
|---|---|---|---|---|---|---|---|---|---|---|
| МКПВ-10/3Т | G1/2" | 34 | 9 | 85 | 14 | 62 | 125 | 27 | 10 | 62 |
