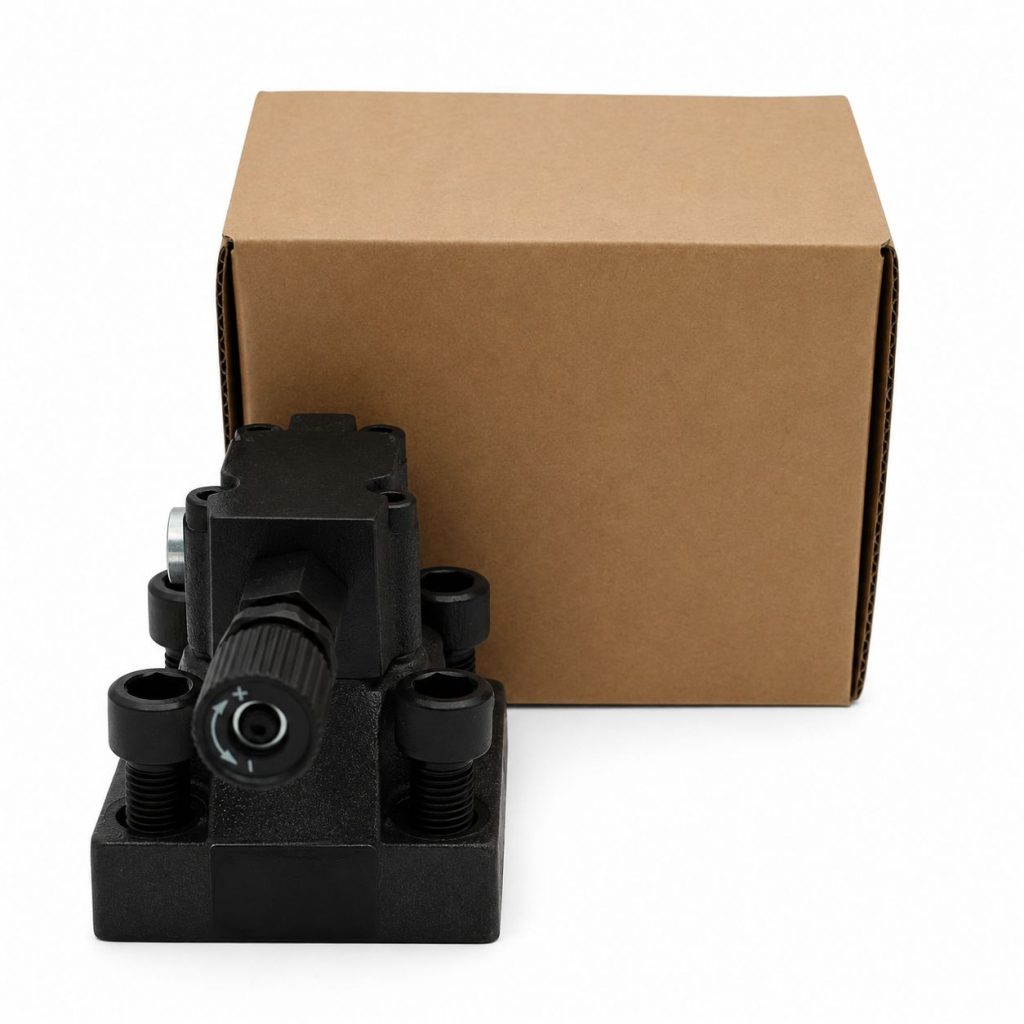

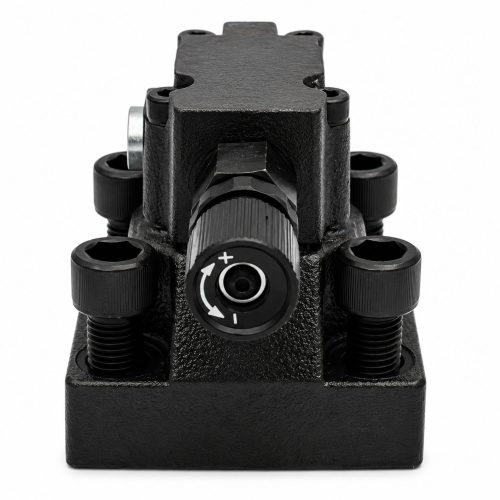

МКПВ-20/3С2Р3 — предохранительный гидравлический клапан стыкового монтажа с условным проходом 20 мм, номинальным рабочим давлением 320 бар и номинальным расходом 160 л/мин.
Основные характеристики
| Параметр |
Значение |
| Модель |
МКПВ-20/3С2Р3 |
| Тип устройства |
Предохранительный гидравлический клапан |
| Тип клапана давления |
Предохранительный |
| Серия |
МКПВ-10/3С; МКПВ-20/3С; МКПВ-32/3С |
| Тип монтажа |
Стыковой |
| Стандарт присоединения |
ISO 6264 |
| Типоразмер |
CETOP R08 |
| Условный проход, мм |
20 |
| Ду, мм |
20 |
| Номинальное рабочее давление, бар |
320 |
| Номинальное давление |
32 МПа |
| Диапазон регулирования давления |
5,0-35,0 МПа |
| Диапазон настройки давления, бар |
50-350 |
| Номинальное давление настройки, бар |
320 |
| Номинальный расход, л/мин |
160 |
| Количество контролируемых линий |
Одна |
| Количество настроек давления |
1 |
| Контролируемые линии |
P |
| Линии сброса |
T |
| Регулировочное устройство |
Ручка |
| Тип разгрузки клапана |
Нормально-разгруженный |
| Управление разгрузкой клапана |
Гидравлическое |
| Светодиодная индикация электроразъема |
Нет |
| Степень защиты |
IP65 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
Расшифровка маркировки МКПВ-20/3С2Р3
| Позиция |
Обозначение |
Расшифровка |
| 1 |
МКПВ |
предохранительный гидравлический клапан |
| 2 |
20 |
условный проход 20 мм |
| 3 |
3 |
номинальное давление 32 МПа |
| 4 |
С |
стыковой монтаж |
| 5 |
2 |
с дистанционным гидравлическим управлением разгрузкой |
| 6 |
Р |
с рукояткой |
| 7 |
3 |
номинальное давление настройки 32 МПа |
Варианты номинального давления настройки
| Обозначение |
Номинальное давление настройки |
| 1 |
10 МПа |
| 2 |
20 МПа |
| 3 |
32 МПа |
Габаритные и присоединительные размеры
| Модель |
B1 |
B2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
L14 |
D |
D1 |
D2 |
D3 |
| МКПВ-20/3С |
100 |
69,8 |
122,2 |
117,5 |
83,7 |
66,7 |
26,5 |
161,8 |
23,8 |
11,1 |
55,6 |
11 |
172,2 |
33,3 |
25 |
6 |
25 |
6 |
M16 |
7 |
