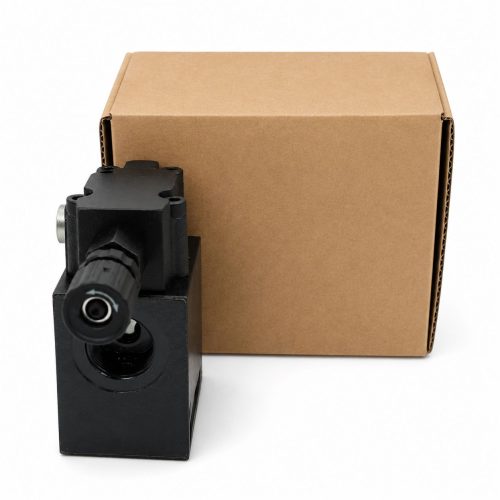

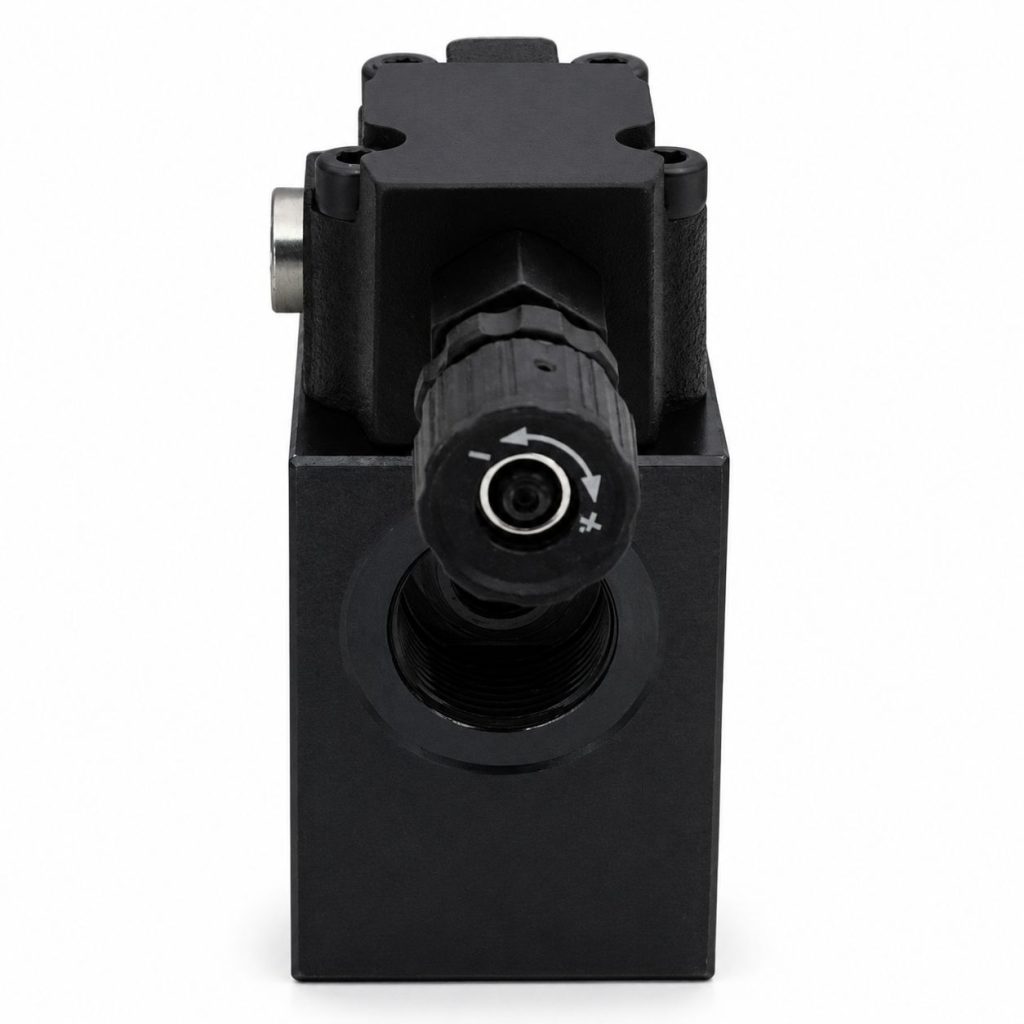

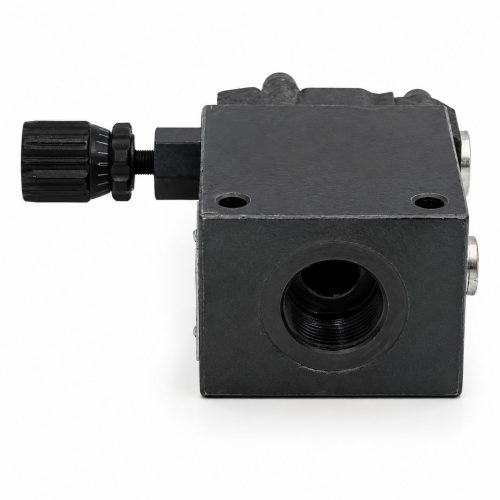

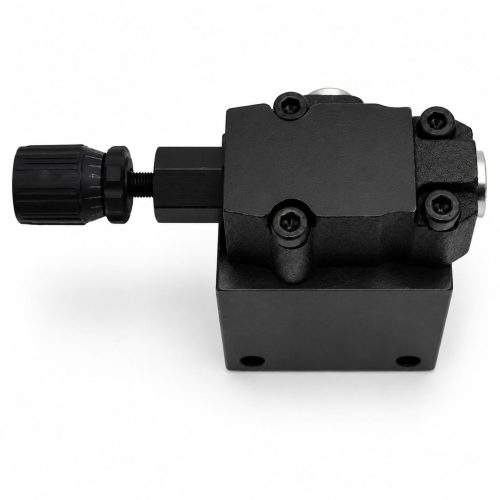

МКПВ-20/3Т2Р1 — предохранительный гидравлический клапан трубного монтажа с условным проходом 20 мм, номинальным расходом 160 л/мин и диапазоном настройки давления 5-125 бар.
Назначение и исполнение
Гидроклапан предохранительный МКПВ-20/3Т2Р1 относится к устройствам трубного монтажа. Функциональное назначение включает защиту системы от превышения давления, поддержание установленного уровня давления и возможность дистанционной разгрузки. Конструктивное исполнение предусматривает дистанционное гидравлическое управление процессом разгрузки.
Основные характеристики
| Параметр |
Значение |
| Серия |
МКПВ-10/3Т; МКПВ-20/3Т; МКПВ-32/3Т |
| Тип клапана давления |
Предохранительный |
| Тип монтажа |
Трубный (резьбовой) |
| Типоразмер |
G 1" |
| Условный проход, мм |
20 |
| Ду, мм |
20 |
| Номинальный расход, л/мин |
160 |
| Диапазон настройки давления, бар |
5-125 |
| Номинальное давление настройки, бар |
100 |
| Номинальное рабочее давление, бар |
320 |
| Номинальное давление |
10 МПа; 32 МПа |
| Диапазон регулировки |
0,5-12,5 МПа |
| Давление настройки |
100 бар |
| Максимальный расход в магистралях регулируемого расхода, л/мин |
144,5 |
| Максимальный расход в свободных магистралях, л/мин |
144,5 |
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
P |
| Линии сброса |
T |
| Количество настроек давления |
1 |
| Резьба на входе |
G1" |
| Резьба на выходе |
G1" |
| Регулировочное устройство |
Ручка |
| Тип разгрузки клапана |
Нормально-разгруженный |
| Управление разгрузкой клапана |
Гидравлическое |
| Светодиодная индикация электроразъема |
Нет |
| Степень защиты |
IP65 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
Расшифровка обозначения МКПВ-20/3Т2Р1
| Позиция |
Обозначение |
Расшифровка |
| 1 |
МКПВ |
предохранительный гидравлический клапан |
| 2 |
20 |
условный проход 20 мм |
| 3 |
3 |
номинальное давление 32 МПа |
| 4 |
Т |
трубный монтаж |
| 5 |
2 |
с дистанционным гидравлическим управлением разгрузкой |
| 6 |
Р |
с рукояткой |
| 7 |
1 |
номинальное давление настройки 10 МПа; 2 = 20 МПа; 3 = 32 МПа |
Габаритные параметры
| Модель |
D1 |
D2 |
D3 |
L |
L1 |
L2 |
H |
H1 |
H2 |
H3 |
| МКПВ-20/3Т |
G1" |
47 |
9 |
85 |
14 |
62 |
125 |
27 |
10 |
57 |
Классификационные параметры
| Параметр |
Значение |
| Ду, мм |
20 |
| Номинальный расход, л/мин |
160 |
| Управление разгрузкой клапана |
Гидравлическое |
| Тип разгрузки клапана |
Нормально-разгруженный |
| Диапазон настройки давления, бар |
5-125 |
| Номинальное давление настройки, бар |
100 |
