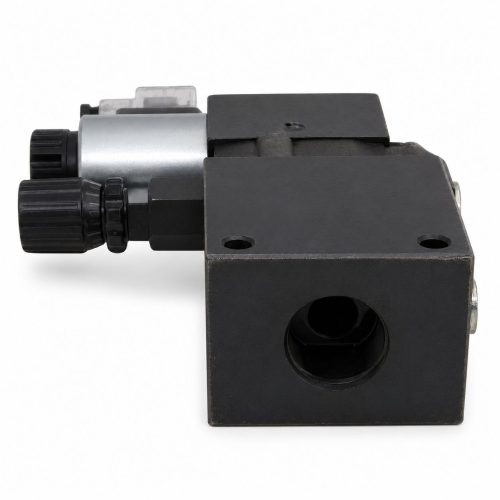

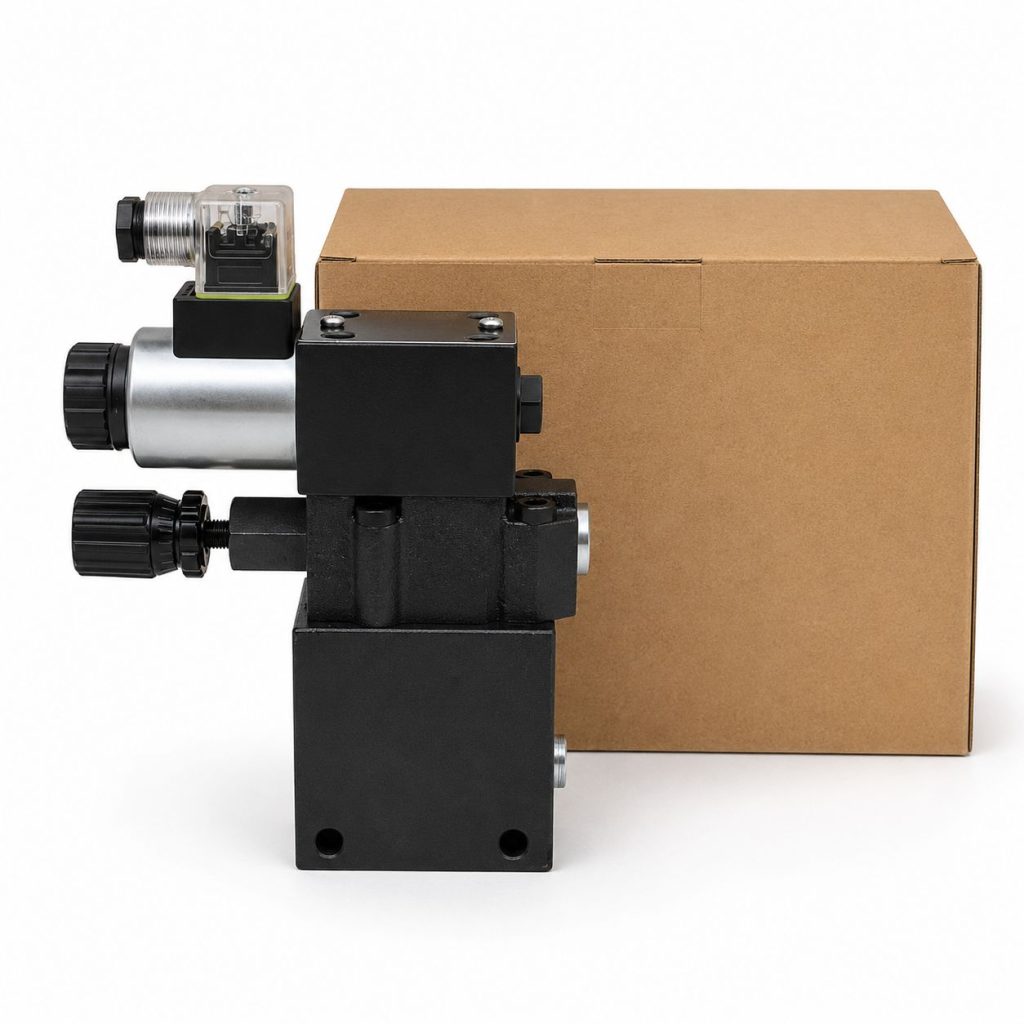

МКПВ-20/3Т3Р1.12 — предохранительный гидравлический клапан трубного монтажа с условным проходом 20 мм, электромагнитным управлением разгрузкой и номинальным напряжением =12В.
Основные характеристики
| Параметр |
Значение |
| Модель |
МКПВ-20/3Т3Р1.12 |
| Тип клапана давления |
Предохранительный |
| Тип монтажа |
Трубный (резьбовой) |
| Условный проход, мм |
20 |
| Типоразмер |
G 1" |
| Резьба на входе |
G1" |
| Резьба на выходе |
G1" |
| Номинальное рабочее давление, бар |
320 |
| Номинальное давление настройки, бар |
100 |
| Диапазон настройки давления, бар |
5-125 |
| Номинальный расход, л/мин |
160 |
| Максимальный расход в магистралях регулируемого расхода, л/мин |
158 |
| Максимальный расход в свободных магистралях, л/мин |
158 |
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
P |
| Линии сброса |
T |
| Количество настроек давления |
1 |
| Регулировочное устройство |
Ручка |
| Тип разгрузки клапана |
Нормально-разгруженный |
| Управление разгрузкой клапана |
Электромагнитное |
| Номинальное напряжение |
=12В |
| Тип электрического соединителя |
Разъем DIN43650 A LED DC |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
| Модель пилотного клапана |
ВЕ6.574А.Г12 |
Расшифровка обозначения серии МКПВ-20/3Т
| Позиция |
Обозначение |
Расшифровка |
| 1 |
МКПВ |
предохранительный гидравлический клапан |
| 2 |
20 |
20 мм |
| 3 |
3 |
32 МПа |
| 4 |
Т |
трубный монтаж |
| 5 |
3 |
с электромагнитным управлением разгрузкой, нормально разгруженный |
| 6 |
Р |
с рукояткой |
| 7 |
1 |
10 МПа |
| 8 |
12 |
12В постоянного тока |
Габаритные и присоединительные размеры
| Модель |
D1 |
D2 |
D3 |
L |
L1 |
L2 |
H |
H1 |
H2 |
H3 |
| МКПВ-20/3Т |
G1" |
47 |
9 |
85 |
14 |
62 |
125 |
27 |
10 |
57 |
