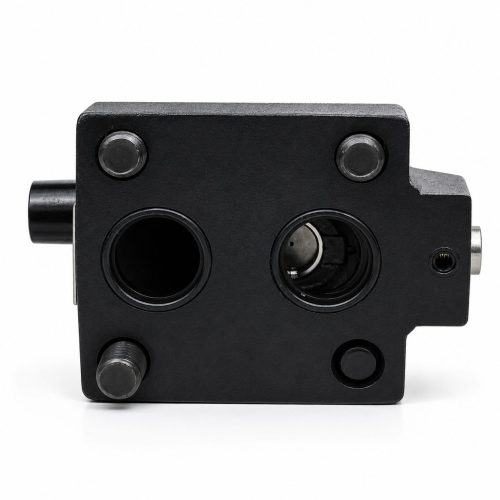

Гидроклапан предохранительный МКПВ-32/3С2Р3 — гидравлический клапан давления стыкового монтажа с условным проходом 32 мм, номинальным рабочим давлением 320 бар и номинальным расходом 320 л/мин.
Основные характеристики
| Параметр |
Значение |
| Модель |
МКПВ-32/3С2Р3 |
| Тип клапана давления |
Предохранительный |
| Тип устройства |
МКПВ = предохранительный гидравлический клапан |
| Серия |
МКПВ-10/3С; МКПВ-20/3С; МКПВ-32/3С |
| Условный проход, мм |
32 |
| Ду, мм |
32 |
| Номинальное давление |
32 МПа |
| Номинальное рабочее давление, бар |
320 |
| Диапазон настройки давления, бар |
50-350 |
| Диапазон регулирования давления |
5,0-35,0 МПа |
| Номинальное давление настройки, бар |
320 |
| Номинальный расход, л/мин |
320 |
| Количество контролируемых линий |
Одна |
| Количество настроек давления |
1 |
| Контролируемые линии |
P |
| Линии сброса |
T |
| Стандарт присоединения |
ISO 6264 |
| Тип монтажа |
Стыковой |
| Типоразмер |
CETOP R10 |
| Регулировочное устройство |
Ручка |
| Тип разгрузки клапана |
Нормально-разгруженный |
| Управление разгрузкой клапана |
Гидравлическое |
| Светодиодная индикация электроразъема |
Нет |
| Степень защиты |
IP65 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
Функция и применение
Ключевая функция МКПВ-32/3С2Р3 заключается в защите гидравлической системы от превышения давления и стабилизации давления на необходимом уровне. Клапан может быть использован в схемах, требующих дистанционной разгрузки. Управление разгрузкой клапана — гидравлическое, тип разгрузки — нормально-разгруженный.
Расшифровка маркировки МКПВ-32/3С2Р3
| Позиция |
Обозначение |
Расшифровка |
| 1 |
МКПВ |
Предохранительный гидравлический клапан |
| 2 |
32 |
Условный проход 32 мм |
| 3 |
3 |
Номинальное давление 32 МПа |
| 4 |
С |
Стыковой монтаж |
| 5 |
2 |
С дистанционным гидравлическим управлением разгрузкой |
| 6 |
Р |
С рукояткой |
| 7 |
3 |
Номинальное давление настройки 32 МПа |
Исполнения по номинальному давлению настройки
| Обозначение |
Номинальное давление настройки |
| 1 |
10 МПа |
| 2 |
20 МПа |
| 3 |
32 МПа |
Присоединительные и габаритные размеры
| Модель |
B1 |
B2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
L14 |
D |
D1 |
D2 |
D3 |
| МКПВ-32/3С |
115 |
82,5 |
154,5 |
149,5 |
106,9 |
88,9 |
28,1 |
172,5 |
31,8 |
12,7 |
76,2 |
9,4 |
182,9 |
44,4 |
30 |
6 |
32 |
6 |
M18 |
7 |
