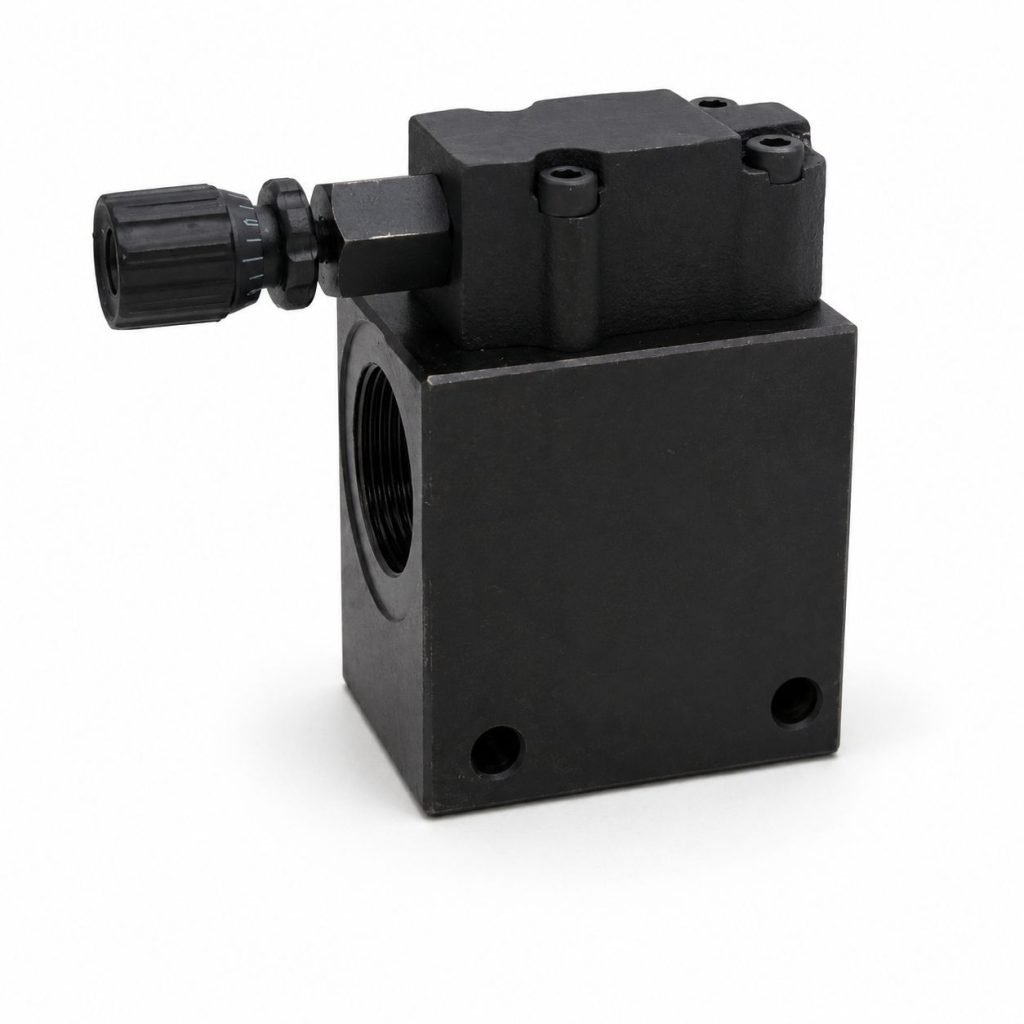

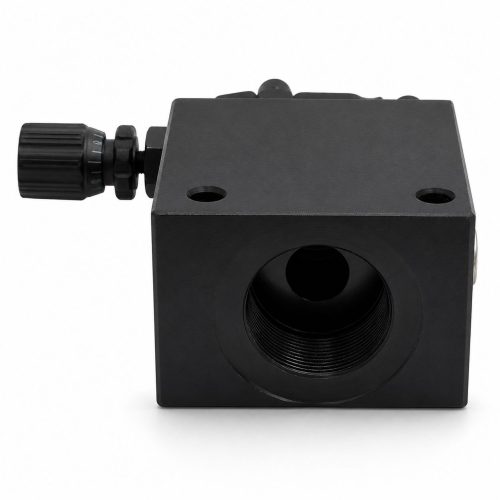

МКПВ-32/3Т2Р3 — предохранительный гидравлический клапан трубного резьбового монтажа с условным проходом 32 мм, номинальным давлением 32 МПа, диапазоном регулировки 5,0-35,0 МПа и номинальным расходом 320 л/мин.
Основные характеристики
| Параметр |
Значение |
| Серия |
МКПВ-10/3Т; МКПВ-20/3Т; МКПВ-32/3Т |
| Тип клапана давления |
Предохранительный |
| Тип устройства |
МКПВ = предохранительный гидравлический клапан |
| Тип монтажа |
Трубный (резьбовой) |
| Условный проход, мм |
32 |
| Ду, мм |
32 |
| Типоразмер |
G 1 1/2" |
| Резьба на входе |
G1 1/2" |
| Резьба на выходе |
G1 1/2" |
Параметры давления, расхода и управления
| Параметр |
Значение |
| Номинальное рабочее давление, бар |
320 |
| Номинальное давление |
3 = 32 МПа |
| Диапазон настройки давления, бар |
50-350 |
| Номинальное давление настройки, бар |
320 |
| Номинальный расход, л/мин |
320 |
| Максимальный расход в магистралях регулируемого расхода, л/мин |
154,5 |
| Максимальный расход в свободных магистралях, л/мин |
154,5 |
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
P |
| Линии сброса |
T |
| Количество настроек давления |
1 |
| Тип разгрузки клапана |
Нормально-разгруженный |
| Управление разгрузкой клапана |
Гидравлическое |
| Исполнение по типу управления |
2 = с дистанционным гидравлическим управлением разгрузкой |
| Регулировочное устройство |
Ручка |
| Исполнение по виду регулировочного устройства |
Р = с рукояткой |
Расшифровка обозначения МКПВ-32/3Т2Р3
| Позиция |
Обозначение |
Расшифровка |
| 1 |
МКПВ |
Предохранительный гидравлический клапан |
| 2 |
32 |
Условный проход 32 мм |
| 3 |
3 |
Номинальное давление 32 МПа |
| 4 |
Т |
Трубный монтаж |
| 5 |
2 |
С дистанционным гидравлическим управлением разгрузкой |
| 6 |
Р |
С рукояткой |
| 7 |
3 |
Исполнение по номинальному давлению настройки: 1 = 10 МПа; 2 = 20 МПа; 3 = 32 МПа |
Габаритные и присоединительные размеры
| Модель |
D1 |
D2 |
D3 |
L |
L1 |
L2 |
H |
H1 |
H2 |
H3 |
| МКПВ-32/3Т |
G1 1/2" |
61 |
9 |
100 |
18 |
72 |
138 |
40 |
13 |
66 |
Эксплуатационные параметры
| Параметр |
Значение |
| Степень защиты |
IP65 |
| Светодиодная индикация электроразъема |
Нет |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
