Описание товара

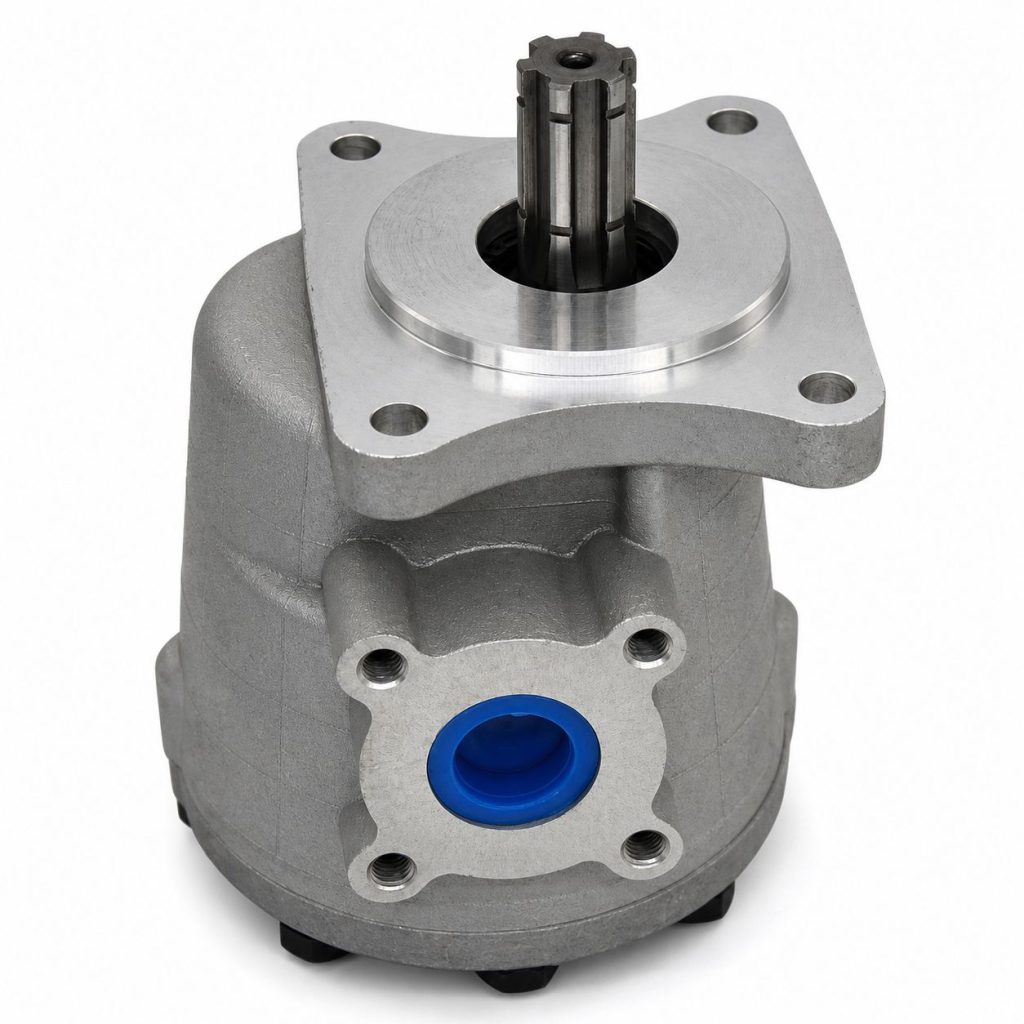

НШ50А-3Л — шестеренный гидравлический насос серии НШ (А) с рабочим объемом 50 см³, номинальным давлением на выходе 160 бар и левым направлением вращения вала.
Основные характеристики
| Серия | НШ (А) — Насосы шестеренные |
|---|---|
| Вид конструкции насоса | Шестеренный |
| Возможность регулирования подачи | Нерегулируемый |
| Исполнение вала | 6-шлицевой |
| Исполнение по возможности погружения | Непогружное исполнение |
| Количество отводов | 1 |
| Номинальная подача, л/мин | 107,2 |
| Номинальная частота вращения, об/мин | 3000 |
| Мощность, кВт | 61,5 |
| Наличие электродвигателя | Нет |
| Рабочий объем, см³ | 50 |
| Направление вращения | Левое |
| Номинальное давление на выходе, бар | 160 |
| Способ крепления | Фланцевое крепление |
| Применяемый привод | Электродвигатель |
| Диапазон вязкости рабочей жидкости, сСт | 17…400 |
Расшифровка маркировки НШ50А-3Л
| Позиция | Обозначение | Значение |
|---|---|---|
| 1 | НШ | Тип устройства: насос шестеренный |
| 2 | 50 | Код рабочего объема: 50 см³ |
| 3 | А | Конструктивное исполнение (серия) |
| 4 | 3 | Исполнение по номинальному давлению на выходе: 160 бар |
| 5 | Л | Направление вращения вала: левое |
Рабочие параметры
| Параметр | Единица | Значение |
|---|---|---|
| Рабочий объем | см³ | 50 |
| Номинальное давление | бар | 160 |
| Максимальное кратковременное давление | бар | 210 |
| Максимальное пиковое давление | бар | 250 |
| Номинальная частота вращения | об/мин | 3000 |
Конструкция и назначение
Насос НШ50А-3Л относится к насосам с нерегулируемым потоком: постоянная производительность обеспечивается фиксированным рабочим объемом. Корпус имеет круглую форму усиленного типа. Агрегат предназначен для нагнетания рабочей жидкости в гидравлические контуры.
Применение
Типовая область применения включает гидросистемы тракторов, комбайнов, асфальтоукладчиков и другой мобильной техники. Для НШ50А-3Л указаны следующие варианты применения:
| Насос | Модель техники | Применение |
|---|---|---|
| НШ50А-3Л | Трубоукладчики ТР12 (на базе Т10) и ТР20 (на базе Т12); Т10; Т12 | Гидротрансформатор |
| НШ50А-3Л | К-744-1 | Рулевое управление |
| НШ50А-3Л | К-744-1; К-744Р2 | Навесная система |
| НШ50А-3Л | ТБ-1; ТБ-1М | Манипулятор |
