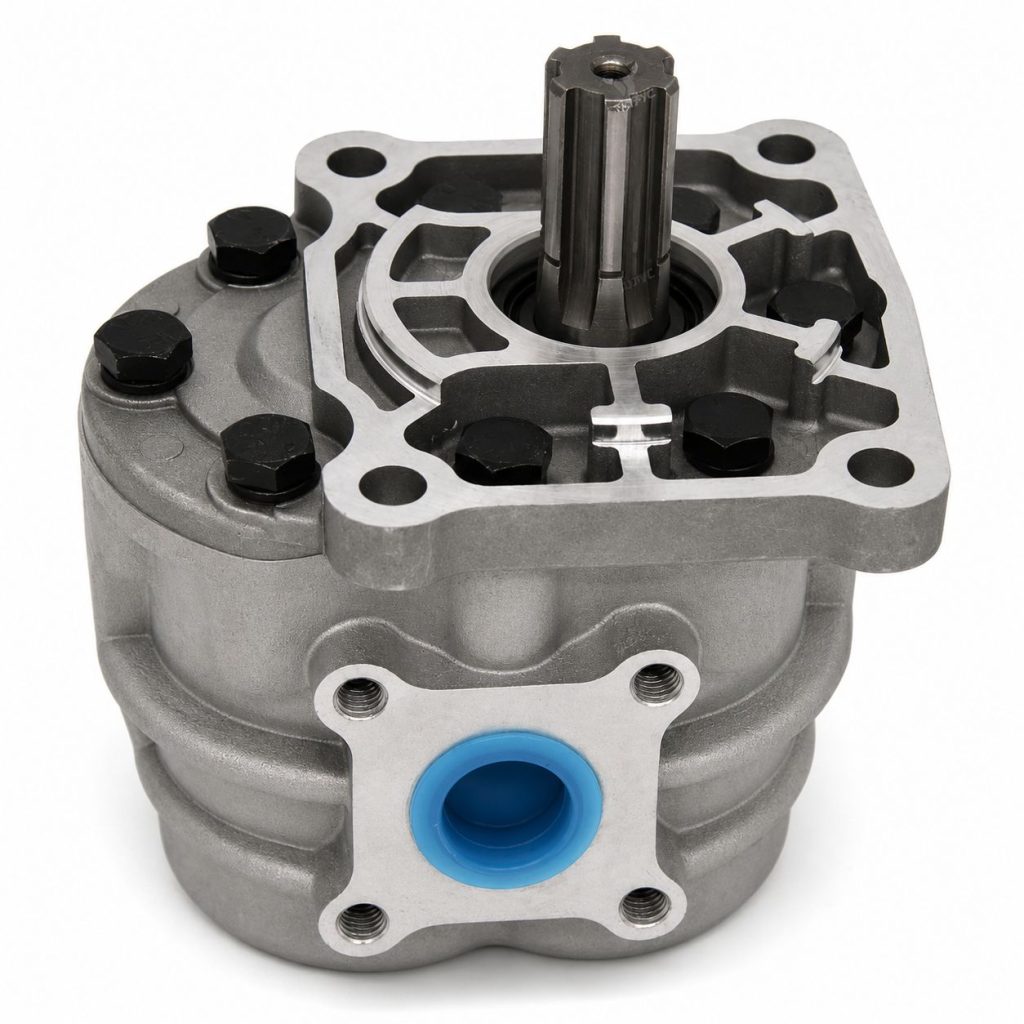

НШ50М-3Л — шестеренный гидравлический насос серии НШ (М) с рабочим объемом 50 см³, номинальным давлением на выходе 160 бар и левым направлением вращения вала.
Основные характеристики
| Параметр |
Значение |
| Серия |
НШ (М) — Насосы шестеренные |
| Вид конструкции насоса |
Шестеренный |
| Возможность регулирования подачи |
Нерегулируемый |
| Исполнение вала |
6-шлицевой |
| Исполнение по возможности погружения |
Непогружное исполнение |
| Количество отводов |
1 |
| Номинальная подача, л/мин |
107,2 |
| Номинальная частота вращения, об/мин |
2400 |
| Мощность, кВт |
35,6 |
| Наличие электродвигателя |
Нет |
| Рабочий объем, см³ |
50 |
| Направление вращения |
Левое |
| Номинальное давление на выходе, бар |
160 |
| Способ крепления |
Фланцевое крепление |
| Применяемый привод |
Электродвигатель |
| Диапазон вязкости рабочей жидкости, сСт |
17…400 |
Расшифровка маркировки НШ50М-3Л
| Позиция |
Обозначение |
Значение |
| 1 |
НШ |
Тип устройства: насос шестеренный |
| 2 |
50 |
Код рабочего объема: 50 см³ |
| 3 |
М |
Конструктивное исполнение (серия): Master |
| 4 |
3 |
Исполнение по номинальному давлению на выходе: 160 бар |
| 5 |
Л |
Направление вращения вала: левое |
Рабочие параметры
| Параметр |
Изм. |
Значение |
| Рабочий объем |
см³ |
50 |
| Номинальное давление |
бар |
160 |
| Максимальное кратковременное давление |
бар |
210 |
| Максимальное пиковое давление |
бар |
250 |
| Номинальная частота вращения |
об/мин |
2400 |
Применение
| Насос |
Модель техники |
Применение |
| НШ50М-3Л |
ХТЗ-17121; ХТЗ-17021; ХТЗ-17221; Т-150К, Т-151К; Т-150; Т-150 – 05; Т-150 Д (бульдозер); ХТЗ-153; ХТЗ-153Б; ХТЗ-180; ХТЗ-181; ХТЗ-200; ХТЗ-120/121; ХТЗ-6031; ХТЗ-16132; ХТЗ-16231 |
Навесное устройство |
| НШ50М-3Л |
ХТЗ-120/121; ХТЗ-6031; ХТЗ-16132; ХТЗ-16231; Фронтальный погрузчик МоАЗ-4048; Самоходный автоскрепер МоАЗ-6014; БелАЗ-535 |
Рулевое управление |
| НШ50М-3Л |
БелАЗ-535 |
Опрокидывающее устройство |
