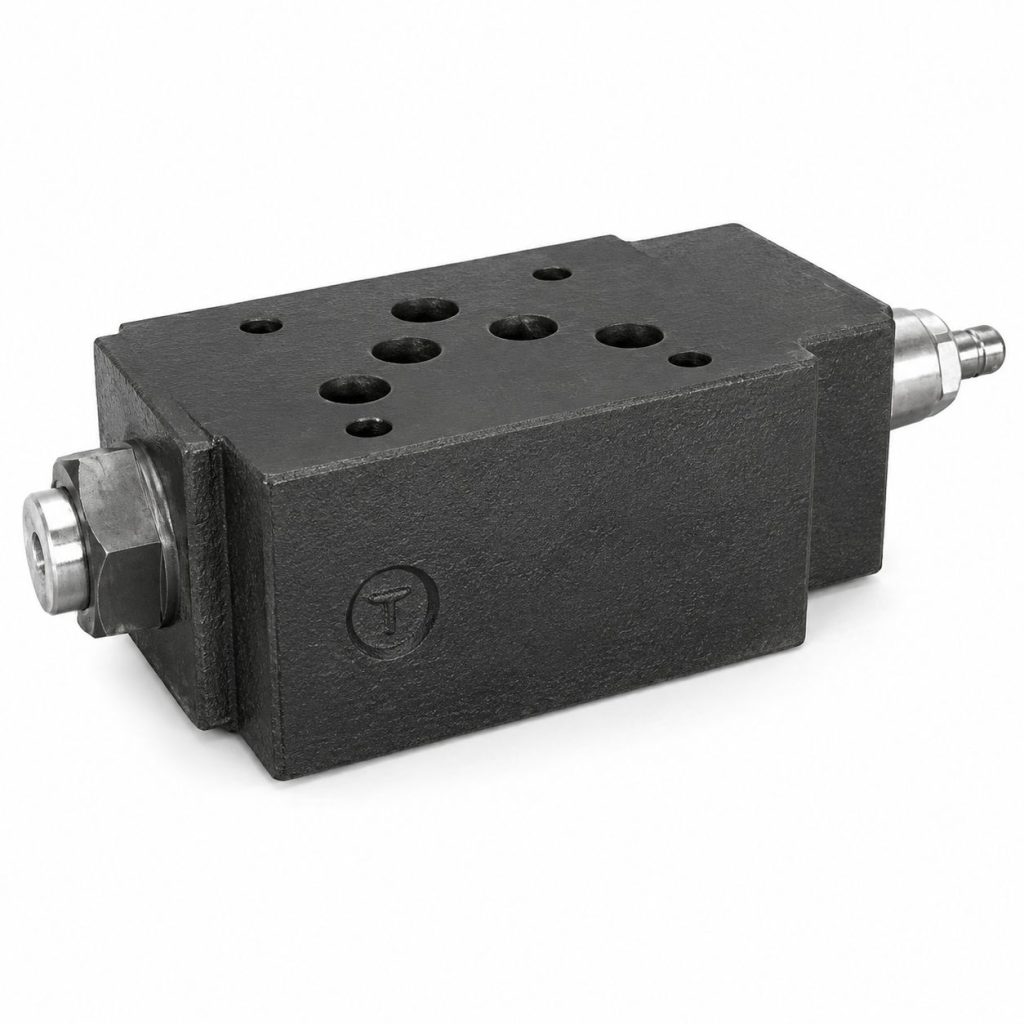

Клапан редукционный PZM5-P150/10N_Z4M4-I/50 с пилотным управлением, типоразмер CETOP 05, предназначен для снижения давления в магистрали P; внутренний дренаж соединен с магистралью T.
Основные характеристики
| Модель |
PZM5-P150/10N_Z4M4-I/50 |
| Тип клапана давления |
Редукционный |
| Серия |
Z4M |
| Тип управления |
С пилотным управлением |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 05 |
| Условный проход, мм |
10 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Регулировочное устройство |
Винт с шестигранной головкой |
| Степень защиты |
IP65 |
Параметры давления и расхода
| Диапазон настройки давления, бар |
10-210 |
| Давление регулировки, Бар |
10-140(8-150) |
| Максимальный расход в магистралях регулируемого расхода, л/мин |
80 |
| Расход, л/мин |
80 |
| Максимальный расход в свободных магистралях, л/мин |
100 |
| Максимальное давление на входе, бар |
350 |
| Максимальное давление на выходе, бар |
350 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
Гидравлические линии
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
P |
| Линии сброса |
T |
| Количество настроек давления |
1 |
