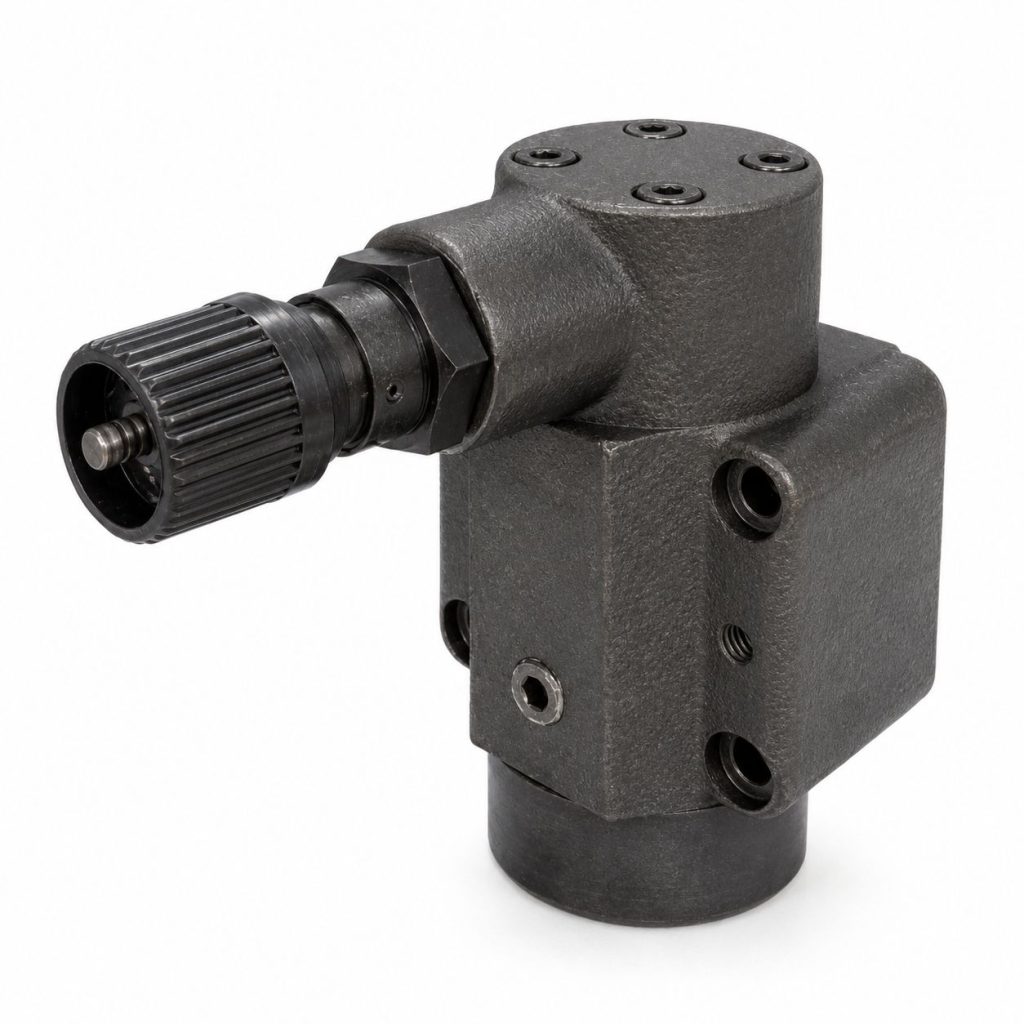

Редукционный клапан Z5-P5/C/22 — клапан давления серии Z3-P5*, Z5-P5* со стыковым монтажом, стандартом присоединения ISO 5781, диапазоном настройки давления 5-210 бар и максимальным расходом в магистралях регулируемого расхода 110 л/мин.
Основные характеристики
| Серия |
Z3-P5*, Z5-P5* |
| Тип клапана давления |
Редукционный |
| Диапазон настройки давления, бар |
5-210 |
| Количество настроек давления |
1 |
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
U |
| Линии сброса |
E |
| Регулировочное устройство |
Ручка |
| Управление разгрузкой клапана |
Гидравлическое |
| Степень защиты |
IP65 |
Расход и давление
| Максимальный расход в магистралях регулируемого расхода, л/мин |
110 |
| Максимальный расход в свободных магистралях, л/мин |
0,8 |
| Максимальное давление на входе, бар |
250 |
| Максимальное давление на выходе, бар |
250 |
Присоединение и монтаж
| Стандарт присоединения |
ISO 5781 |
| Тип монтажа |
Стыковой |
| Типоразмер |
CETOP R08 |
| Условный проход, мм |
20 |
Рабочая жидкость
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
