Описание товара

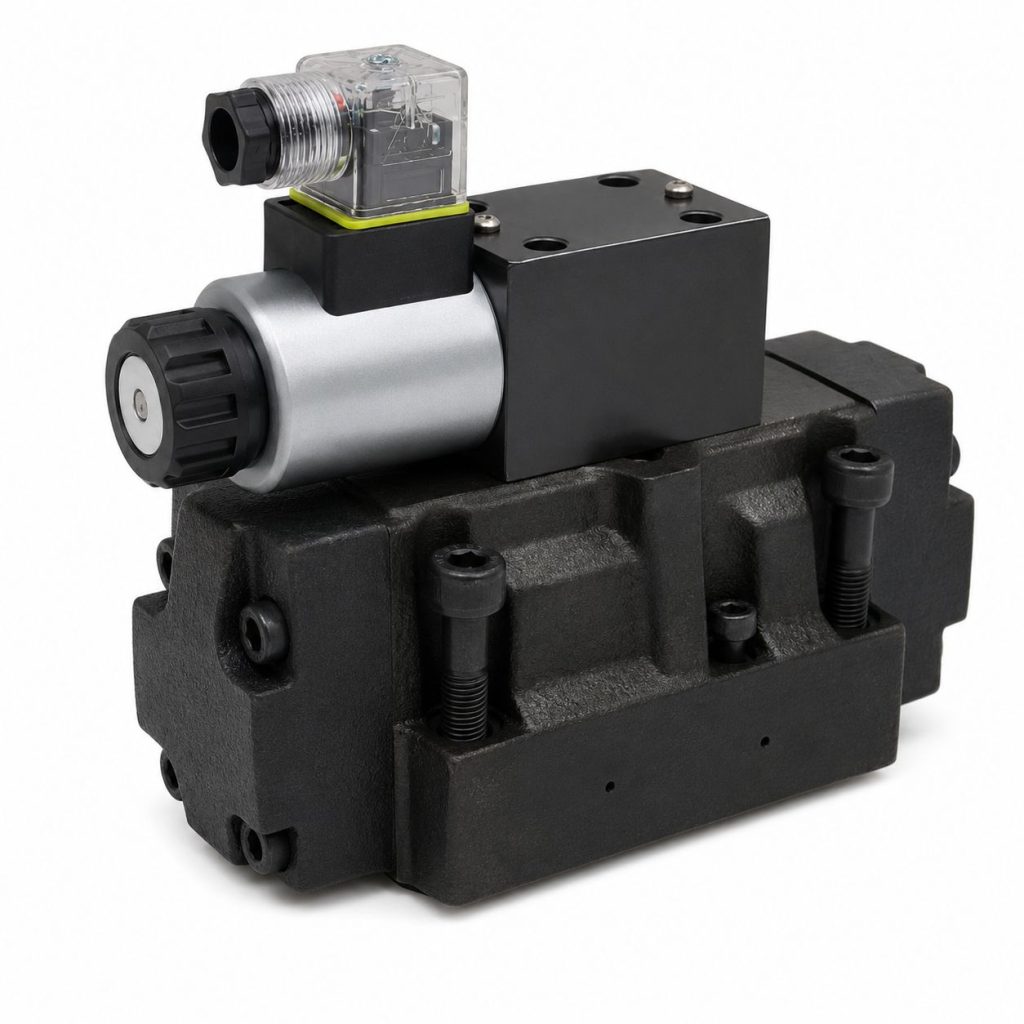

Гидрораспределитель ВЕХ16.574.Г24 — золотниковый гидрораспределитель с пилотным электрогидравлическим управлением, условным проходом 16 мм и номинальным напряжением =24В для управления потоками по 574 схеме распределения рабочей жидкости в гидросистемах.
Назначение и исполнение
ВЕХ16.574.Г24 предназначен для изменения направления, пуска и остановки потока жидкости путем переключения позиций золотника. Золотник установлен с пружинным возвратом.
Основные характеристики
| Серия | ВЕХ16 |
|---|---|
| Тип гидрораспределителя | Дискретный |
| Количество стабильных состояний золотника | Моностабильный |
| Максимальное давление в линиях A, B, P, бар | 315 |
| Тип управления распределителем | Пилотное электрогидравлическое |
| Номинальное напряжение | =24В |
| Отвод потока управления | Независимый |
| Подвод потока управления | От независимого потока |
| Ручное дублирование | Кнопка в сердечнике катушки |
| Стандарт присоединения | ISO 4401 (DIN 24340) |
| Тип монтажа | Модульный |
| Типоразмер | CETOP 07 |
| Условный проход, мм | 16 |
| Функциональная схема | 4/2 |
| Количество электромагнитов | 1 |
| Светодиодная индикация электроразъема | Есть |
| Степень защиты | IP65 |
| Тип электрического соединителя | DIN 43650/A |
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
Расшифровка обозначения ВЕХ16.574.Г24
| Позиция | Обозначение | Значение |
|---|---|---|
| 1 | В | золотниковый гидрораспределитель |
| 2 | ЕХ | электрогидравлическое управление |
| 3 | 16 | условный проход 16 мм |
| 4 | 574 | схема распределения рабочей жидкости 574 |
| 5 | без обозначения | с пружинным возвратом |
| 6 | Г24 | постоянный ток 24В |
Параметры серии ВЕХ16
| Давление на выходе, МПа: номинальное | 25 |
|---|---|
| Давление на выходе, МПа: максимальное | 28 |
| Давление на выходе, МПа: минимальное | 0,5 |
| Давление на сливе, МПа: слив независимый | 25 |
| Давление на сливе, МПа: слив соединен с основным | 6 |
| Максимальный расход, л/мин | 240 |
| Температура рабочей жидкости, °C | -30…+80 |
| Температура окружающей среды, °C | до +50 |
| Диапазон вязкостей жидкости, сСт | 10-400 |
| Продолжительность включения, мин. | 10-60 |
| Масса ВЕХ16 с 2-ми катушками, кг | 12,5 |
