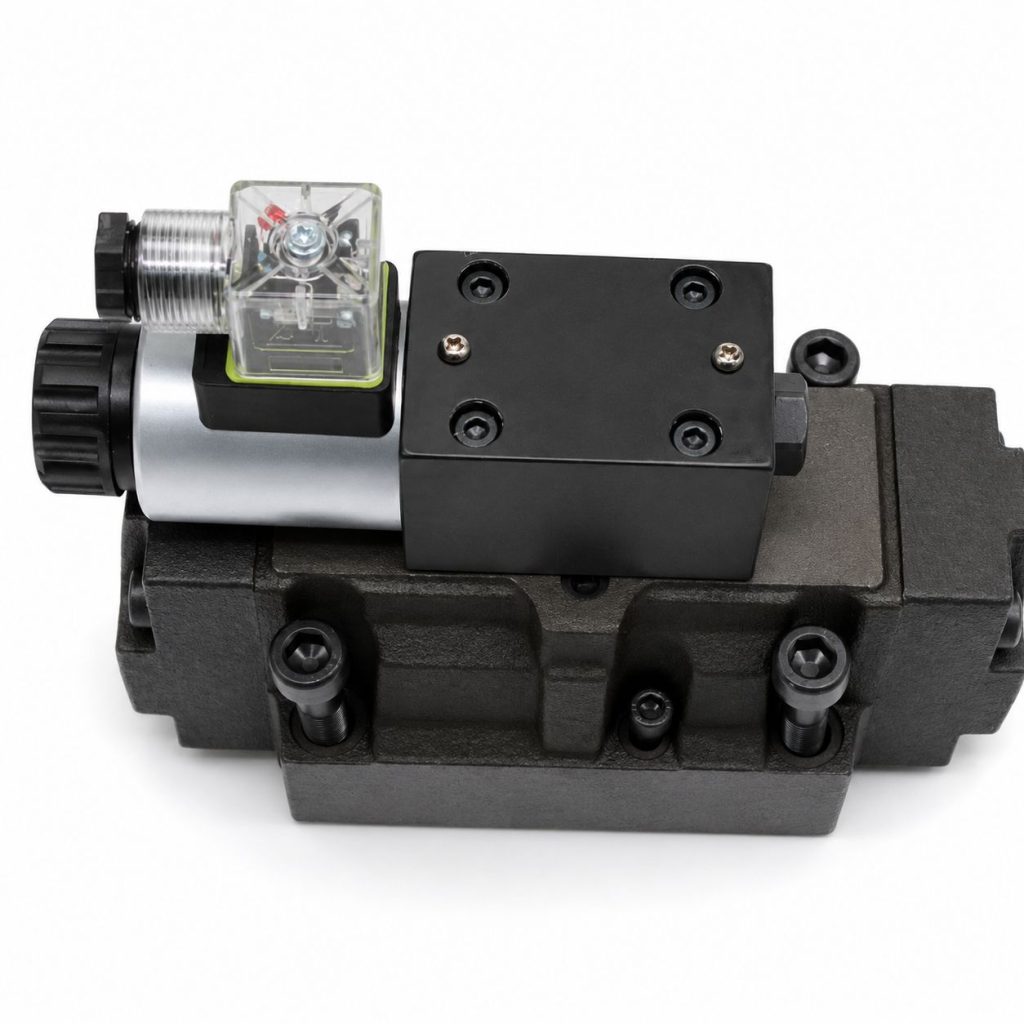

Гидрораспределитель ВЕХ16.574Е.Г24 — золотниковый гидрораспределитель с пилотным электрогидравлическим управлением, условным проходом 16 мм и номинальным напряжением =24В для управления потоками рабочей жидкости по схеме 574Е в гидросистемах.
Основные характеристики
| Серия |
ВЕХ16 |
| Тип устройства |
золотниковый гидрораспределитель |
| Модель |
ВЕХ16.574Е.Г24 |
| Тип гидрораспределителя |
Дискретный |
| Вид управления |
электрогидравлическое |
| Тип управления распределителем |
Пилотное электрогидравлическое |
| Функциональная схема |
4/2 |
| Схема распределения рабочей жидкости |
574Е |
| Количество стабильных состояний золотника |
Моностабильный |
| Способ установки золотника |
с пружинным возвратом |
| Количество электромагнитов |
2 |
| Условный проход, мм |
16 |
| Типоразмер |
CETOP 07 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Модель пилотного клапана |
ВЕ6.34.Г24 |
Гидравлические параметры
| Максимальное давление в линиях A, B, P, бар |
315 |
| Давление на выходе, МПа: номинальное / максимальное / минимальное |
25 / 28 / 0,5 |
| Давление на сливе, МПа: слив независимый |
25 |
| Давление на сливе, МПа: слив соединен с основным |
6 |
| Максимальный расход, л/мин |
240 |
| Подвод потока управления |
От независимого потока |
| Отвод потока управления |
Независимый |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
| Диапазон вязкостей жидкости, сСт |
10-400 |
| Температура рабочей жидкости, °C |
-30…+80 |
| Температура окружающей среды, °C |
до +50 |
Электрические параметры и соединение
| Номинальное напряжение |
=24В |
| Напряжение питания постоянного тока, В |
12, 24, 48 ,110 |
| Напряжение питания переменного тока, В |
24, 36, 110, 220, 380 |
| Тип электрического соединителя |
DIN 43650/A |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
| Ручное дублирование |
Кнопка в сердечнике катушки |
| Продолжительность включения, мин. |
10-60 |
Структура обозначения ВЕХ16.574Е.Г24
| Позиция |
Элемент обозначения |
Расшифровка |
| 1 |
В |
золотниковый гидрораспределитель |
| 2 |
ЕХ |
электрогидравлическое |
| 3 |
16 |
16 мм |
| 4 |
574Е |
схема распределения рабочей жидкости |
| 5 |
без обозначения |
с пружинным возвратом |
| 6 |
Г24 |
постоянный ток, 24В |
Варианты обозначений в серии
| Параметр |
Варианты |
| Схема распределения рабочей жидкости |
14, 24, 34, 44, 54, 64, 574, 574А, 574Е |
| Способ установки золотника |
без обозначения = с пружинным возвратом; О = без пружинного возврата; ОФ = без пружинного возврата с фиксацией |
| Напряжение, переменный ток |
В24 = 24В; В36 = 36В; В110 = 110В; В220 = 220В; В380 = 380В |
| Напряжение, постоянный ток |
Г12 = 12В; Г24 = 24В; Г48 = 48В; Г110 = 110В; Г220 = 220В |
Масса
| Параметр |
Значение |
| Масса ВЕХ16 с 2-ми катушками, кг |
12,5 |
Основная функция распределителя ВЕХ16.574Е.Г24 — изменение направления, пуск и остановка потока жидкости путем переключения позиций золотника.
