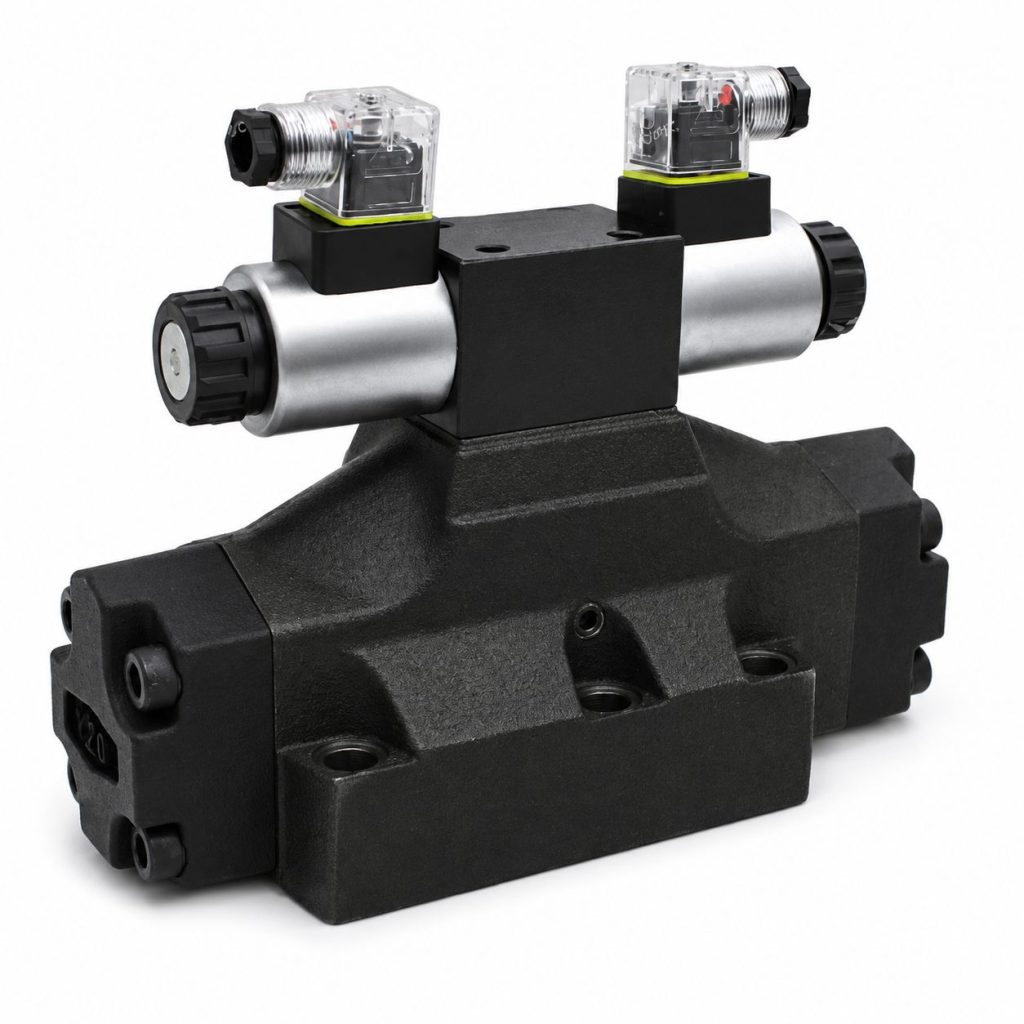

Гидрораспределитель 1Р203.34.АЛ1.Г24 — дискретный гидрораспределитель серии 1Р20..; 2Р20.. с пилотным электрогидравлическим управлением, условным проходом 20 мм и номинальным напряжением =24В.
Основные характеристики
| Модель |
1Р203.34.АЛ1.Г24 |
| Наименование |
Гидрораспределитель |
| Серия |
1Р20..; 2Р20.. |
| Тип гидрораспределителя |
Дискретный |
| Тип управления распределителем |
Пилотное электрогидравлическое |
| Количество стабильных состояний золотника |
Моностабильный |
| Функциональная схема (количество линий и позиций) |
4/3 |
| Схема |
34 |
| Тип монтажа |
Модульный |
Присоединение и размеры
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Типоразмер |
CETOP 08 |
| Условный проход, мм |
20 |
Рабочие параметры
| Максимальное давление в линиях A, B, P, бар |
315 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
| Подвод потока управления |
От независимого потока |
| Отвод потока управления |
Независимый |
Электрические и конструктивные данные
| Номинальное напряжение |
=24В |
| Количество электромагнитов |
2 |
| Тип электрического соединителя |
DIN 43650/A |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
| Ручное дублирование |
Кнопка в сердечнике катушки |
| Модель пилотного клапана |
ВЕ6.34.Г24 |
