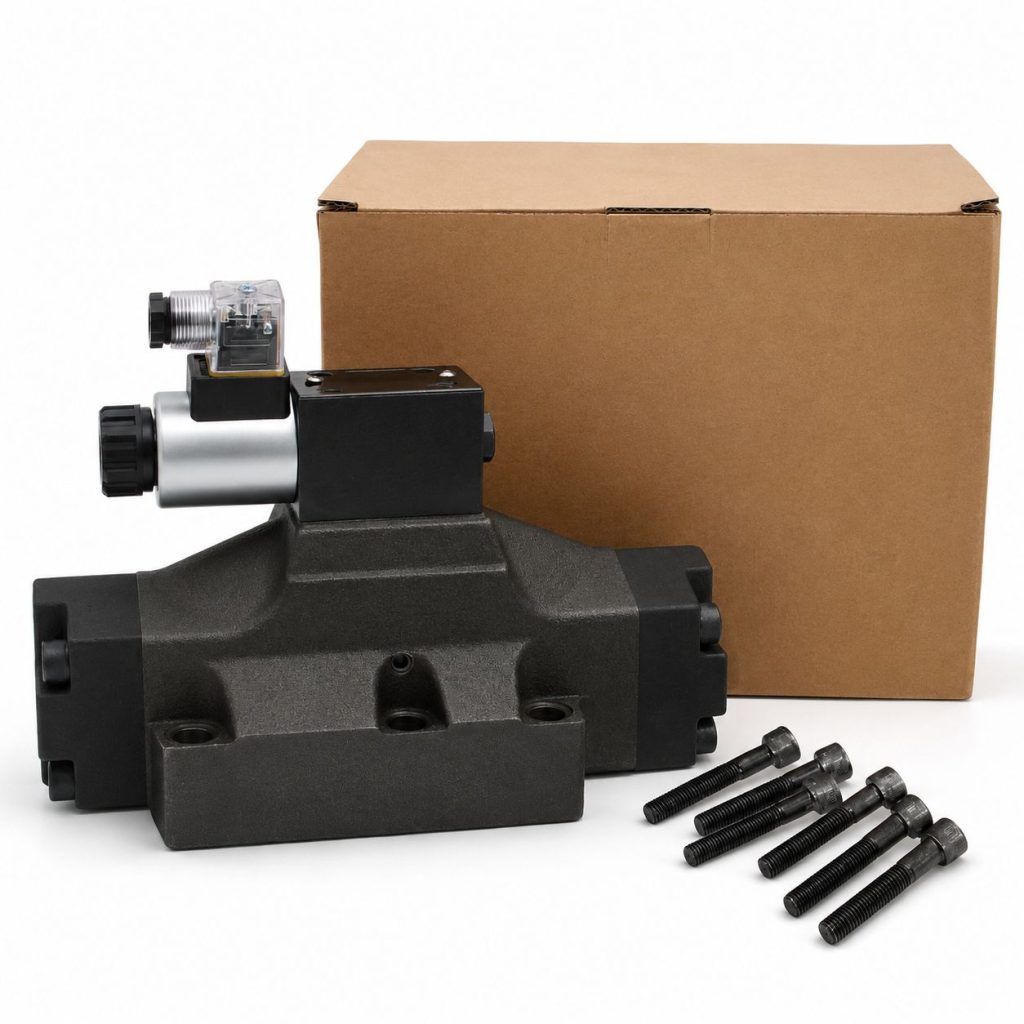

Гидрораспределитель 1Р203.574.АЕ1.Г24 — дискретный моностабильный гидрораспределитель серии 1Р20..; 2Р20.. (ТАУРУС) с пилотным электрогидравлическим управлением, условным проходом 20 мм и номинальным напряжением =24В.
Основные характеристики
| Параметр |
Значение |
| Серия |
1Р20..; 2Р20.. (ТАУРУС) |
| Тип гидрораспределителя |
Дискретный |
| Количество стабильных состояний золотника |
Моностабильный |
| Тип управления распределителем |
Пилотное электрогидравлическое |
| Функциональная схема |
4/2 |
| Схема |
574 |
| Количество электромагнитов |
1 |
| Модель пилотного клапана |
ВЕ6.574А.Г24 |
Гидравлические и монтажные параметры
| Параметр |
Значение |
| Максимальное давление в линиях A, B, P, бар |
315 |
| Условный проход, мм |
20 |
| Типоразмер |
CETOP 08 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Подвод потока управления |
От независимого потока |
| Отвод потока управления |
Независимый |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
Электрические параметры и исполнение
| Параметр |
Значение |
| Номинальное напряжение |
=24В |
| Тип электрического соединителя |
DIN 43650/A |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
| Ручное дублирование |
Кнопка в сердечнике катушки |
