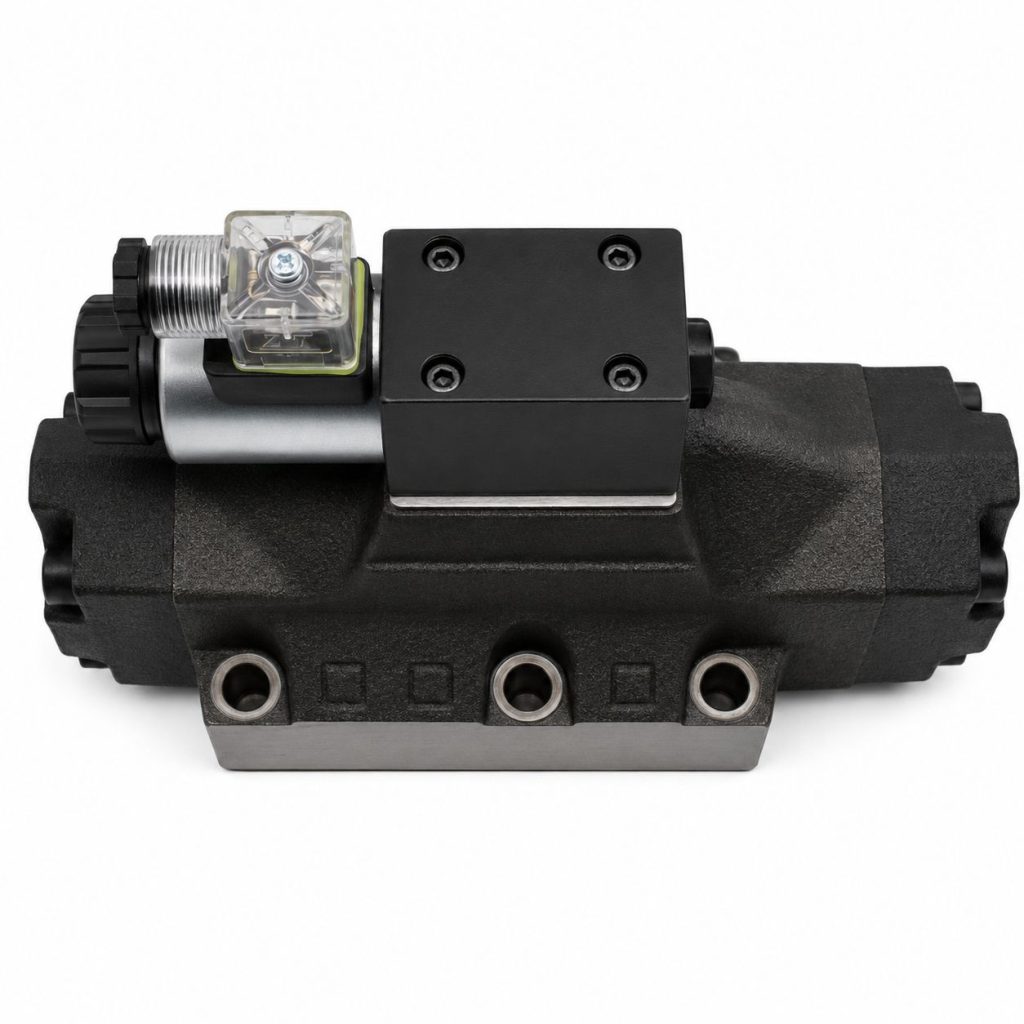

Гидрораспределитель 1Р203.574А.АЕ1.Г24 — дискретный гидрораспределитель с пилотным электрогидравлическим управлением, условным проходом Ду = 20 мм и номинальным напряжением =24В.
Основные характеристики
| Серия |
1Р20..; 2Р20.. |
| Тип гидрораспределителя |
Дискретный |
| Функциональная схема (количество линий и позиций) |
4/2 |
| Схема |
574А |
| Количество стабильных состояний золотника |
Моностабильный |
| Тип управления распределителем |
Пилотное электрогидравлическое |
| Количество электромагнитов |
1 |
| Модель пилотного клапана |
ВЕ6.574А.Г24 |
Присоединение и монтаж
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 08 |
| Условный проход, мм |
20 |
Рабочие параметры
| Максимальное давление в линиях A, B, P, бар |
315 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
| Номинальное напряжение |
=24В |
| Степень защиты |
IP65 |
Управление и электрическое соединение
| Подвод потока управления |
От независимого потока |
| Отвод потока управления |
Независимый |
| Ручное дублирование |
Кнопка в сердечнике катушки |
| Тип электрического соединителя |
DIN 43650/A |
| Светодиодная индикация электроразъема |
Есть |
