Описание товара

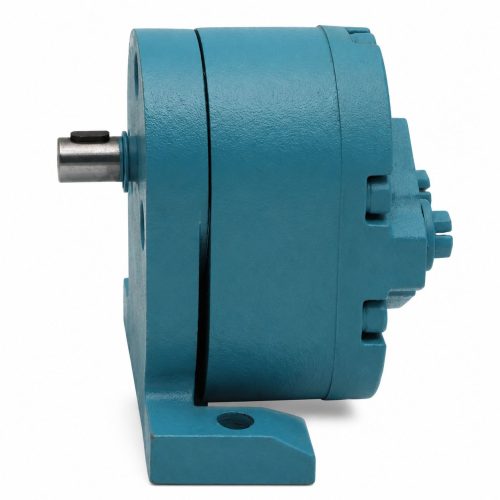

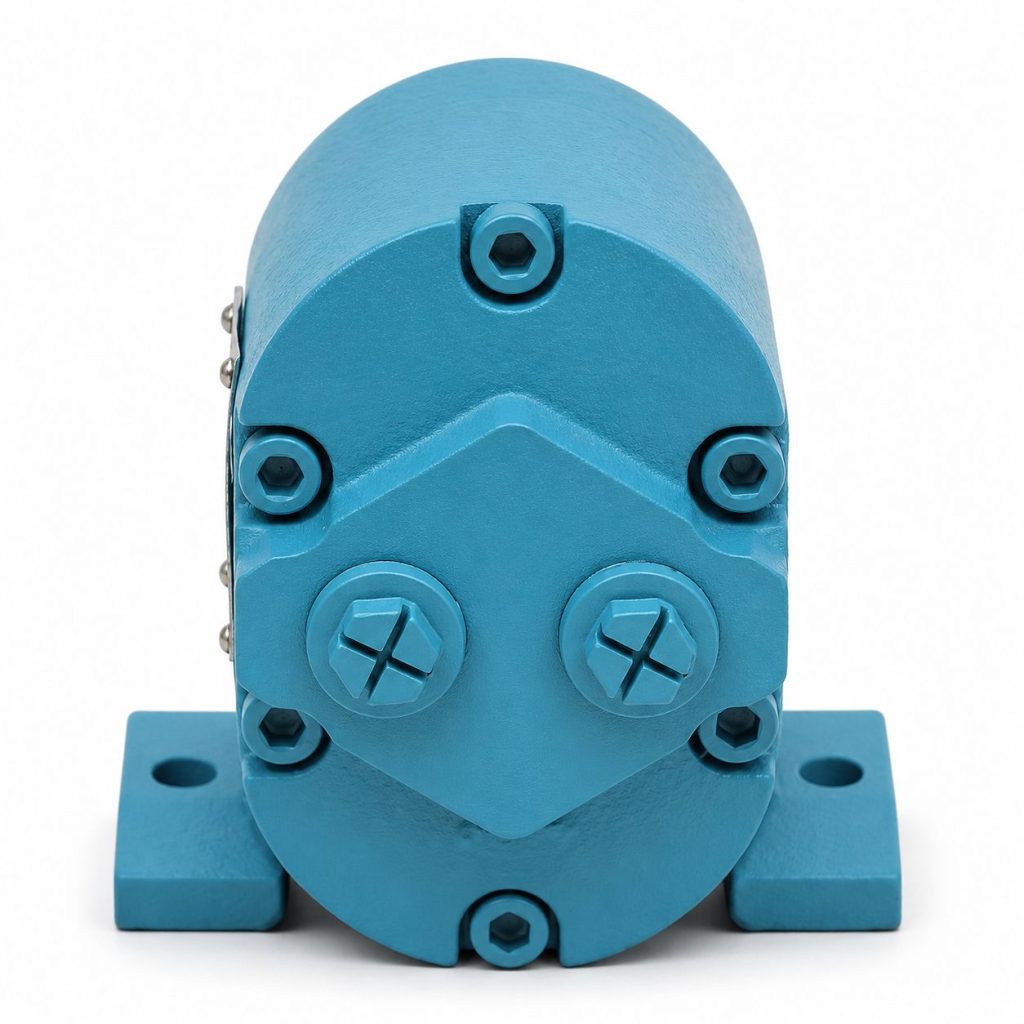

Насос Г11-11 — шестеренный масляный нерегулируемый насос с рабочим объемом 8,0 см³, номинальной подачей 8,0 л/мин и номинальным давлением на выходе 5 бар, с креплением на лапах.
Назначение и рабочая среда
Насос предназначен для создания стабильного однонаправленного потока минерального масла. Он работает с маслами, имеющими кинематическую вязкость от 10 до 400 мм²/с при температуре рабочей среды от 10 до 55°С.
Модель применяется в системах смазки металлообрабатывающих станков и стационарного промышленного оборудования. Допускается применение насоса в гидравлических системах.
Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний — мощностью электродвигателя и всасывающей способностью насоса.
Основные характеристики Г11-11
| Серия | Г11-11 |
|---|---|
| Вид конструкции насоса | Шестеренный |
| Возможность регулирования подачи | Нерегулируемый |
| Исполнение вала | Шпоночный |
| Исполнение по возможности погружения | Непогружное исполнение |
| Количество отводов | 1 |
| Номинальная подача, л/мин | 8,0 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 0,25 |
| Присоединение на входе | K 3/8" |
| Присоединение на выходе | K 3/8" |
| Наличие электродвигателя | Нет |
| Рабочий объем, см³ | 8,0 |
| Направление вращения | Правое |
| Номинальное давление на выходе, бар | 5 |
| Способ крепления | На лапах |
| Применяемый привод | Электродвигатель |
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
Структура условного обозначения
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Исполнение по виду крепления | Без обозначения = на лапах; А = фланцевое крепление |
| 2 | Модель насоса | Г11 |
| 3 | Группа насоса | 1 |
| 4 | Типоразмер насоса | 1 |
| 5 | Индекс в зависимости от подачи насоса | Без обозначения = наибольшая подача, 8 л/мин; А = уменьшенная подача, 5 л/мин; Б = наименьшая подача 3 л/мин |
| 6 | Направление вращения вала | Без обозначения = правое; Л = левое; Р = реверсивный |
| 7 | Климатическое исполнение | У = умеренный климат; ХЛ = холодный климат; УХЛ = умеренный и холодный климат; Т = тропический климат |
| 8 | Категория размещения | 1/2/3/4/5 = категории размещения в соответствии с ГОСТ 15150-69 |
Сравнение типоразмеров серии
| Характеристика | Г11-11 / АГ11-11 | Г11-11А / АГ11-11А | Г11-11Б / АГ11-11Б |
|---|---|---|---|
| Рабочий объем, см³ | 8,0 | 5,0 | 3,0 |
| Номинальная частота вращения, с-1 (об/мин) | 24,0 (1450) | 24,0 (1450) | 24,0 (1450) |
| Номинальная подача, не менее л/мин | 8,0 | 5,0 | 3,0 |
| Коэффициент подачи, не менее, л/мин | 76 | 74 | 69 |
| Давление на выходе номинальное (максимальное), МПа | 0,5 (0,6) | 0,5 (0,6) | 0,5 (0,6) |
| Давление на входе минимальное (максимальное), МПа | — 0,02 (+0,02) | — 0,02 (+0,02) | — 0,02 (+0,02) |
| Мощность при номинальном давлении, кВт | 0,25 | 0,14 | 0,25 |
| Кинематическая вязкость рабочей жидкости, мм²/с | 10…400 | 10…400 | 10…400 |
| Диаметр резьбы на нагнетающем / всасывающем канале | K3/8” | K1/4” | K1/4” |
| Масса насоса, кг | 2,2 | 2,2 | 2,2 |
