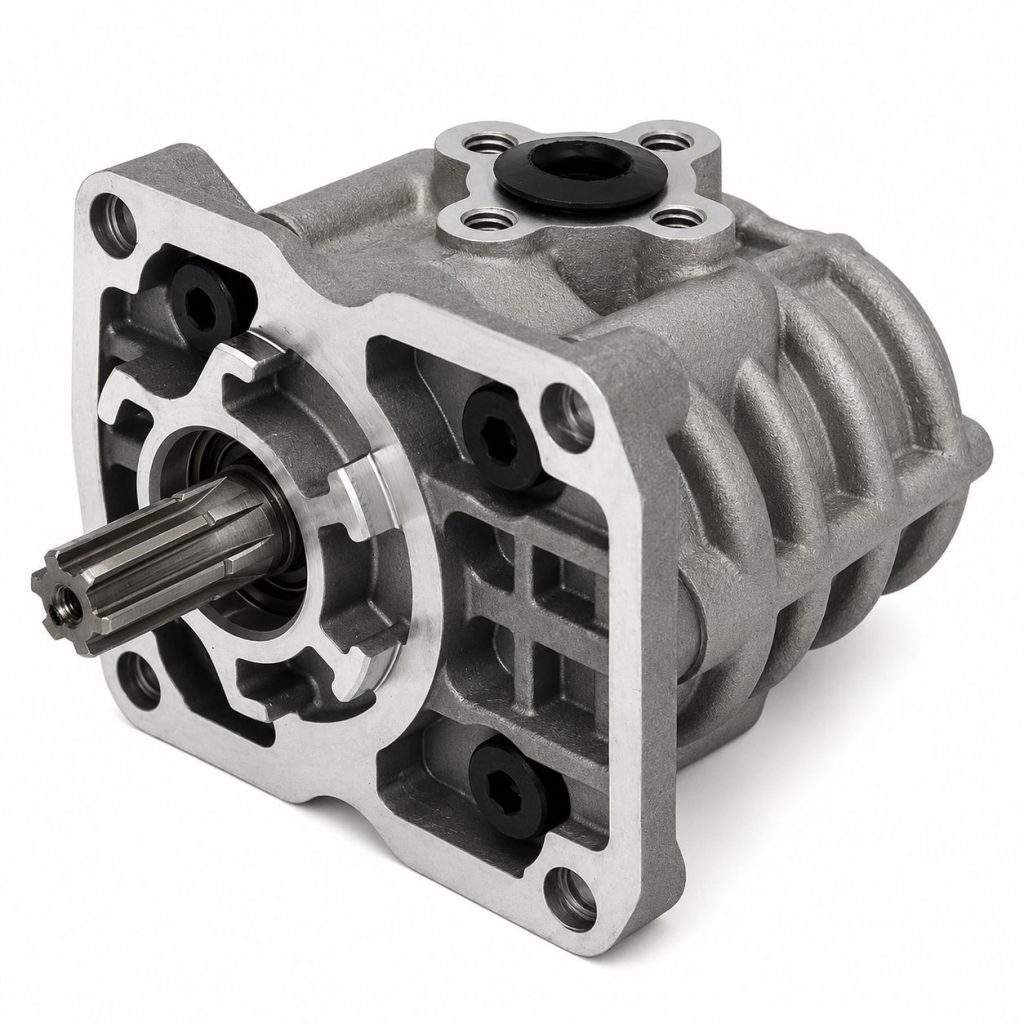

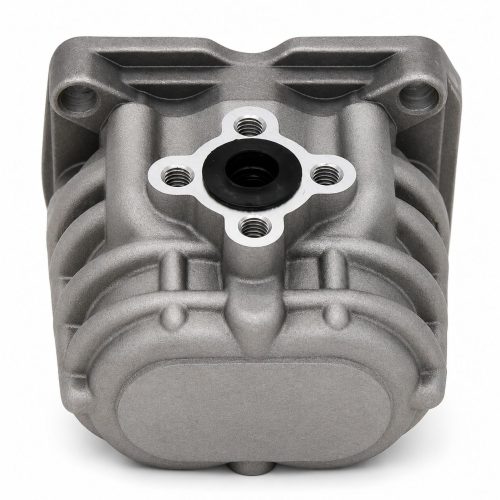

НШ10М-3Л — шестеренный гидравлический нерегулируемый насос серии НШ (М) с рабочим объемом 10 см³, номинальным давлением на выходе 160 бар и левым направлением вращения вала.
Основные характеристики
| Серия |
НШ (М) — Насосы шестеренные |
| Вид конструкции насоса |
Шестеренный |
| Возможность регулирования подачи |
Нерегулируемый |
| Исполнение вала |
6-шлицевой |
| Исполнение по возможности погружения |
Непогружное исполнение |
| Количество отводов |
1 |
| Номинальная подача, л/мин |
13,33 |
| Номинальная частота вращения, об/мин |
3600 |
| Мощность, кВт |
7 |
| Наличие электродвигателя |
Нет |
| Рабочий объем, см³ |
10 |
| Направление вращения |
Левое |
| Номинальное давление на выходе, бар |
160 |
| Способ крепления |
Фланцевое крепление |
| Применяемый привод |
Электродвигатель |
| Диапазон вязкости рабочей жидкости, сСт |
17…400 |
Расшифровка маркировки НШ10М-3Л
| Позиция |
Элемент маркировки |
Значение |
| 1 |
НШ |
Тип устройства: насос шестеренный |
| 2 |
10 |
Код рабочего объема: 10 см³ |
| 3 |
М |
Конструктивное исполнение (Серия): M = Master |
| 4 |
3 |
Исполнение по номинальному давлению на выходе: 160 бар |
| 5 |
Л |
Направление вращения вала: левое |
Давление и частота вращения
| Параметр |
изм. |
Значение |
| Рабочий объем |
см³ |
10 |
| Номинальное давление |
бар |
160 |
| Максимальное кратковременное давление |
бар |
210 |
| Максимальное пиковое давление |
бар |
250 |
| Номинальная частота вращения |
об/мин |
3600 |
Применение
| Насос |
Модель техники |
Применение |
| НШ10М-3Л |
МТЗ-50Л; МТЗ-50/52; МТЗ-800/820; МТЗ-80/82; МТЗ-890/892; МТЗ-900/950; МТЗ-80Х; Т-16М; ХТЗСШ-16М; Т-16МГ; Т-16МГМЧ; Т25А; Т25А3; ЭО 2202; ЭО 2628 (МТЗ-82); ЭО 2626 (МТЗ-82); ЭО 2626А; ЭО 2203; ПЭА-1,0; Д-122; ГС-10.01; ДЗ-180А; Енисей КЗК-954 (II барабанный с копнителем); Енисей КЗК-950 (II барабанный с измельчителем); Енисей КЗК-954 (II барабанный с измельчителем); Зерноуборочные комбайны Енисей КЗК-950 (I барабанный с копнителем); Зерноуборочные комбайны Енисей-1200НМ/РМ; Кормоуборочные комбайны КСК-100 и мод.; Кормоуборочные комбайны «Полесье 600»; Зерноуборочные комбайны КЗС-7; Зерноуборочные комбайны КЗР-10; Зерноуборочные комбайны КЗС-10К; Дон-1500А; Зерноуборочный комбайн Дон-1500Б; Кормоуборочный комбайн Дон-750; Кормоуборочный комбайн Дон-680; Зерноуборочный комбайн СК-5М, «Нива»; «Нива-Эффект»; КСКУ-6 «Херсонец-200»; КСК-4-1 |
Рулевое управление |
| НШ10М-3Л |
Т-16М; ХТЗСШ-16М; Т-16МГ; Т-16МГМЧ; Т25А; Т25А3; ВТЗ-2027; Т-З0А и мод.; Т-25 и мод.; ВТЗ-2032; Т-45 и мод.; ВТЗ-2048 и мод.; ВТЗ-30СШ |
Навесная система |
| НШ10М-3Л |
ВТ-100Н; ВТ-100Д; ВТ-100ДС; ВТ-100Т; ДТ-75 Д; ДТ-75ДТ; ДТ-75; ДТ-75Н; ДТ-75НТ; ДТ-75; ВТ-100; ВТ-130; ДТ-175М «Волгарь»; ВТ-150Д; ТДТ-55А; ТДТ-55А-05; ТЛТ-100; ТЛТ-100-04; ТЛТ-100-06; ТЛТ-100А-06; ЛХТ-55; ЛХТ-100; ЛХТ-100-04; ЛХТ-100-06; Т-250 Т-4.02Б |
Система управления механизмом поворота |
