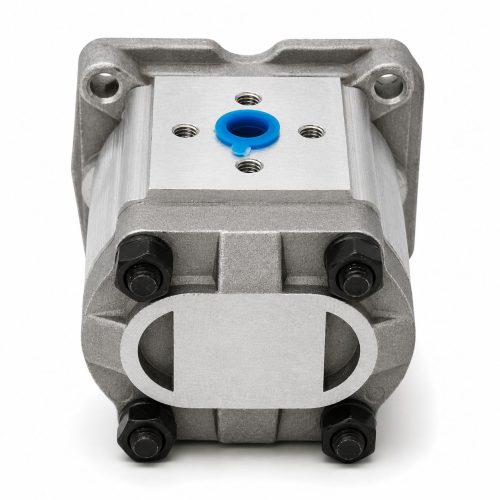

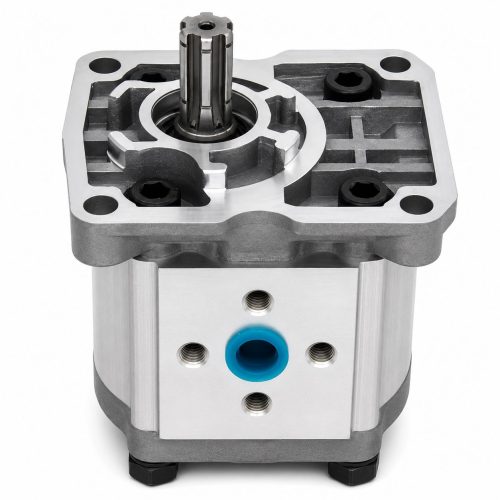

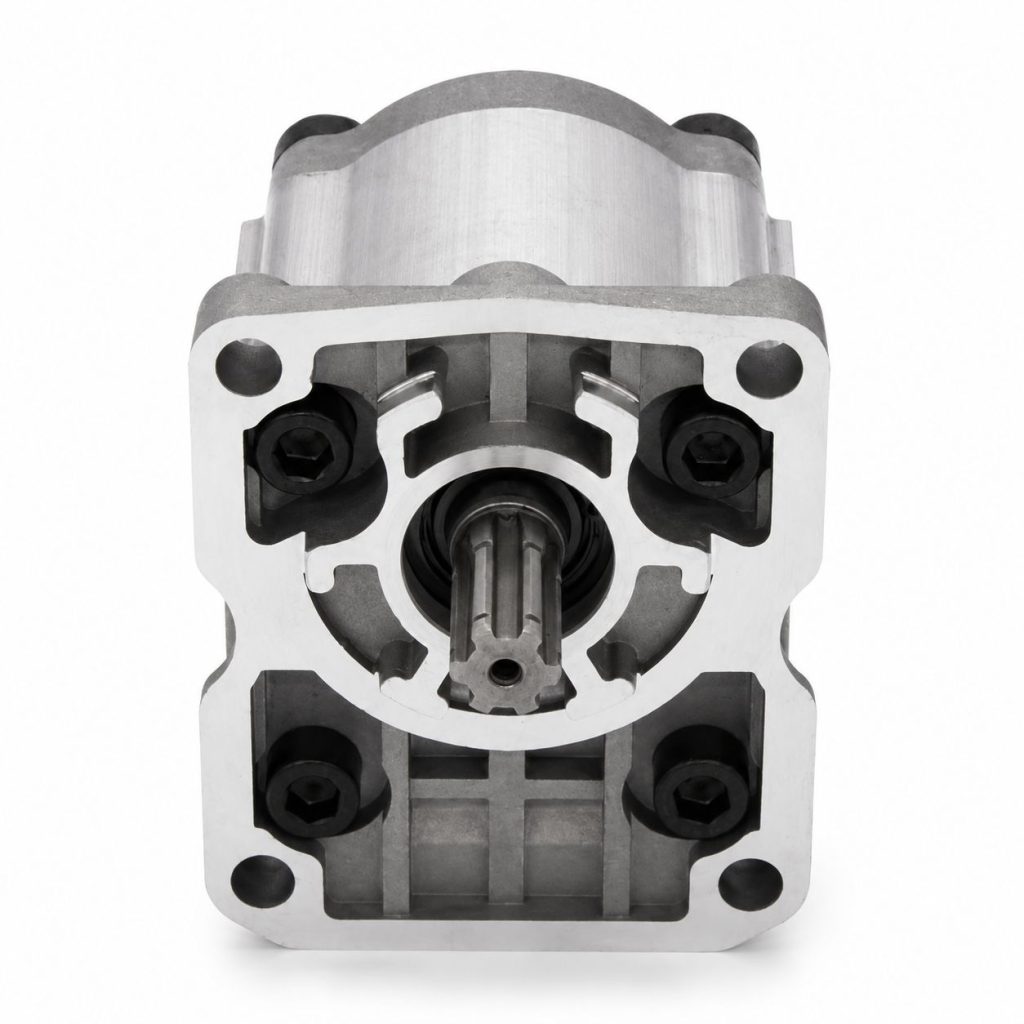

НШ14М-3Л — шестеренный гидравлический насос серии НШ (М) с рабочим объемом 14 см³, номинальным давлением на выходе 160 бар и левым направлением вращения вала.
Основные характеристики
| Серия |
НШ (М) — Насосы шестеренные |
| Вид конструкции насоса |
Шестеренный |
| Возможность регулирования подачи |
Нерегулируемый |
| Исполнение вала |
6-шлицевой |
| Исполнение по возможности погружения |
Непогружное исполнение |
| Количество отводов |
1 |
| Номинальная подача, л/мин |
30,3 |
| Номинальная частота вращения, об/мин |
2400 |
| Мощность, кВт |
10,3 |
| Наличие электродвигателя |
Нет |
| Рабочий объем, см³ |
14 |
| Направление вращения |
Левое |
| Номинальное давление на выходе, бар |
160 |
| Способ крепления |
Фланцевое крепление |
| Применяемый привод |
Электродвигатель |
| Диапазон вязкости рабочей жидкости, сСт |
17…400 |
Расшифровка маркировки НШ14М-3Л
| Позиция |
Обозначение |
Значение |
| 1 |
НШ |
Тип устройства: НШ — Насос шестеренный |
| 2 |
14 |
Код рабочего объема: 14 = 14 см³ |
| 3 |
М |
Конструктивное исполнение (Серия): M = Master |
| 4 |
3 |
Исполнение по номинальному давлению на выходе: 3 = 160 бар |
| 5 |
Л |
Направление вращения вала: Л = Левое |
Рабочие параметры
| Параметр |
изм. |
Значение |
| Рабочий объем |
см³ |
14 |
| Номинальное давление |
бар |
160 |
| Максимальное кратковременное давление |
бар |
210 |
| Максимальное пиковое давление |
бар |
250 |
| Номинальная частота вращения |
об/мин |
2400 |
Применение
| Насос |
Модель техники |
Применение |
| НШ14М-3Л |
МТЗ-1221; МТЗ-1521 (с 1998 г.); МТЗ-1022 (с 2001 г.) |
Рулевое управление |
