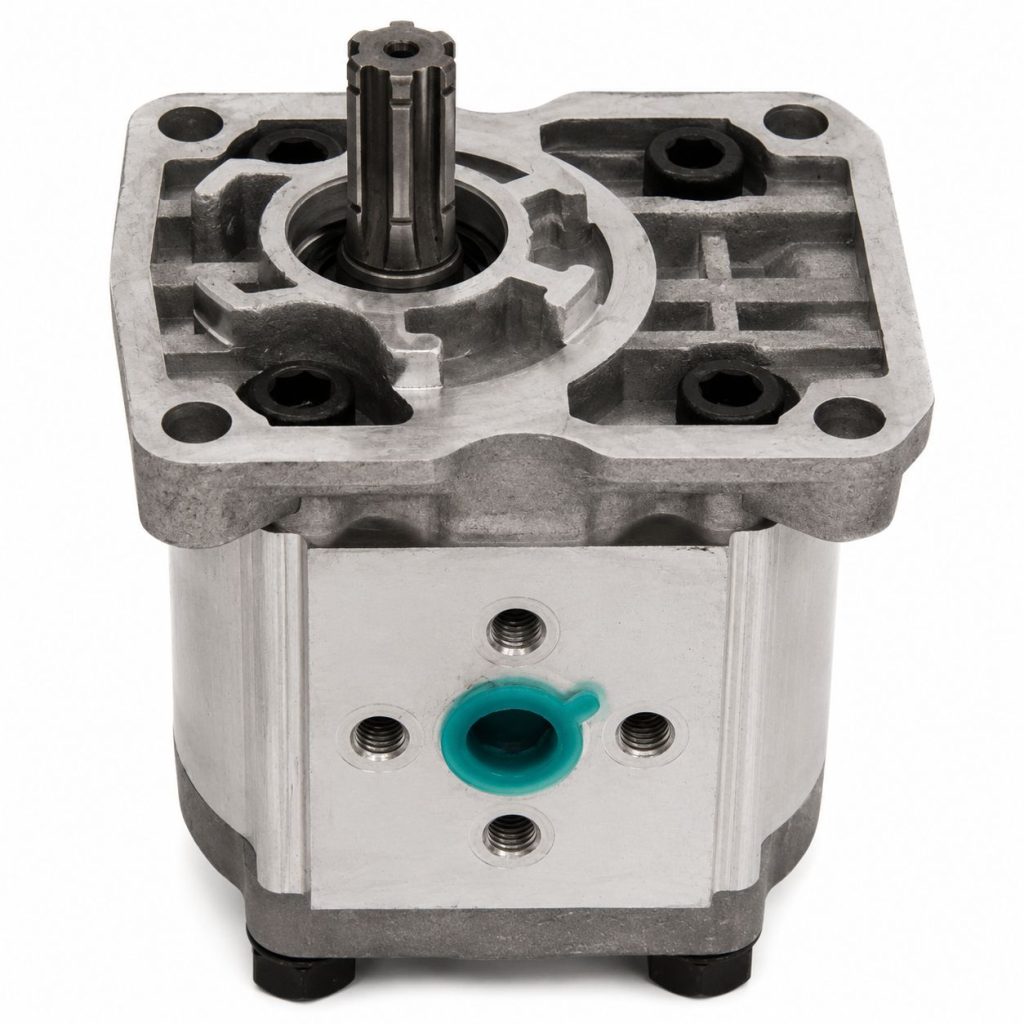

НШ16М-3 — шестеренный гидравлический насос нерегулируемого типа с рабочим объемом 16 см³, номинальным давлением на выходе 160 бар и правым направлением вращения приводного вала.
Основные характеристики
| Серия |
НШ (М) — Насосы шестеренные |
| Вид конструкции насоса |
Шестеренный |
| Возможность регулирования подачи |
Нерегулируемый |
| Исполнение вала |
6-шлицевой |
| Исполнение по возможности погружения |
Непогружное исполнение |
| Количество отводов |
1 |
| Номинальная подача, л/мин |
33,6 |
| Номинальная частота вращения, об/мин |
2400 |
| Мощность, кВт |
11,8 |
| Наличие электродвигателя |
Нет |
| Рабочий объем, см³ |
16 |
| Направление вращения |
Правое |
| Номинальное давление на выходе, бар |
160 |
| Способ крепления |
Фланцевое крепление |
| Применяемый привод |
Электродвигатель |
| Диапазон вязкости рабочей жидкости, сСт |
17…400 |
Расшифровка обозначения НШ16М-3
| Позиция |
Элемент маркировки |
Значение |
| 1 |
НШ |
Тип устройства: насос шестеренный |
| 2 |
16 |
Код рабочего объема: 16 см³ |
| 3 |
М |
Конструктивное исполнение: M = Master |
| 4 |
3 |
Исполнение по номинальному давлению на выходе: 160 бар |
| 5 |
Без обозначения |
Направление вращения вала: правое |
Рабочие параметры
| Параметр |
Единица |
Значение |
| Рабочий объем |
см³ |
16 |
| Номинальное давление |
бар |
160 |
| Максимальное кратковременное давление |
бар |
210 |
| Максимальное пиковое давление |
бар |
250 |
| Номинальная частота вращения |
об/мин |
2400 |
Применение
Насос НШ16М-3 применяется в гидравлических контурах мобильной техники, включая тракторы, комбайны, асфальтоукладчики и другие машины. Для указанных моделей техники применение связано с рулевым управлением.
| Насос |
Модель техники |
Применение |
| НШ16М-3 |
МТЗ-500; МТЗ-800; МТЗ-900; МТЗ-1220; МТЗ-1221; МТЗ-2022 |
Рулевое управление |
