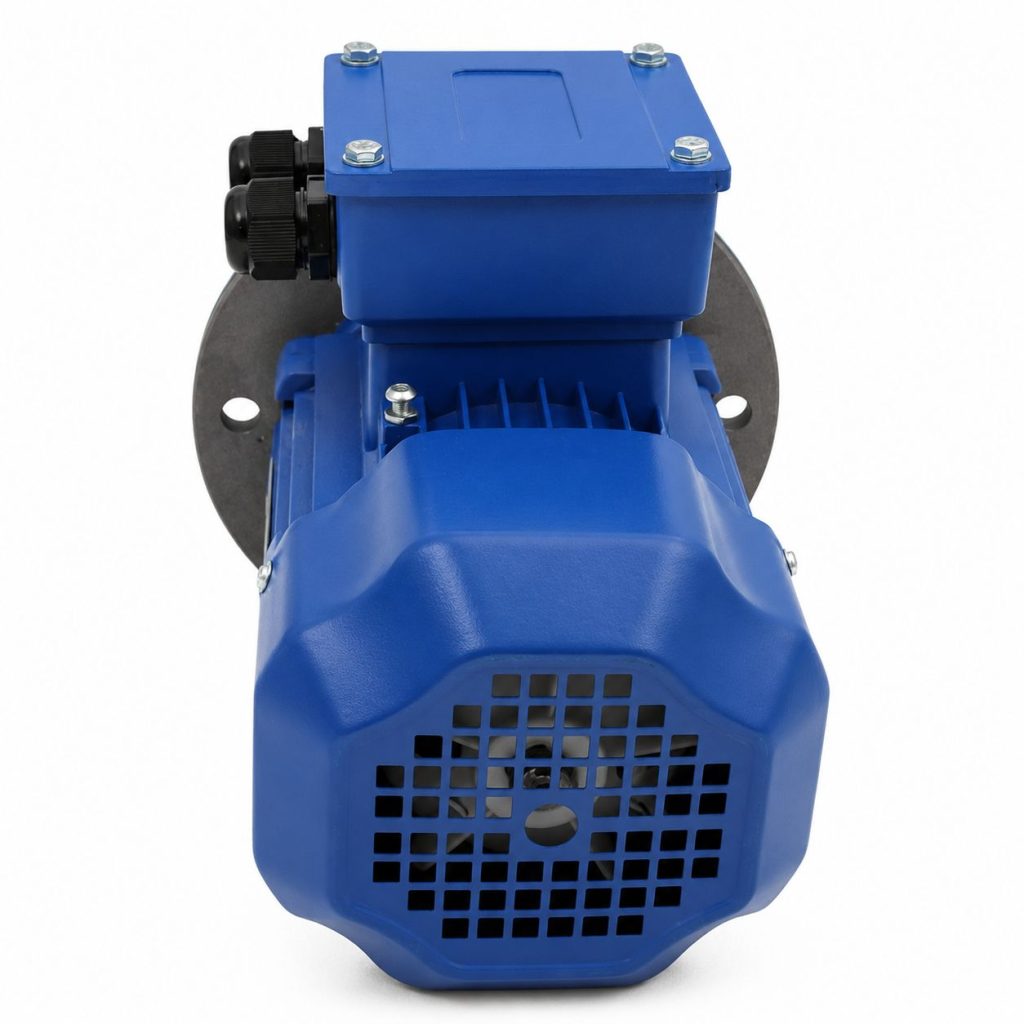

Агрегат насосный ВГ11-11 — шестеренный масляный нерегулируемый насосный агрегат с электродвигателем, фланцевым креплением, шпоночным исполнением вала и правым направлением вращения.
Основные характеристики
| Серия |
ВГ11-11х |
| Модель агрегата |
ВГ11-11 |
| Модель насоса |
Г11-11 |
| Вид конструкции насоса |
Шестеренный |
| Возможность регулирования подачи |
Нерегулируемый |
| Наличие электродвигателя |
Есть (насосный агрегат с электродвигателем) |
| Модель электродвигателя |
5АИ-63-А4-0.25/1500-IM-2181 |
| Применяемый привод |
Электродвигатель |
| Способ крепления |
Фланцевое крепление |
| Исполнение вала |
Шпоночный |
| Направление вращения |
Правое |
Рабочие параметры ВГ11-11
| Рабочий объем, см3 |
8 |
| Номинальная подача, л/мин |
8 |
| Номинальное давление на выходе, бар |
5 |
| Номинальное давление на входе, бар |
-0.2 |
| Номинальная частота вращения, об/мин |
1450 |
| Минимальная частота вращения, об/мин |
600 |
| Максимальная частота вращения, об/мин |
1800 |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
| Номинальная мощность электродвигателя, кВт |
0,25 |
| Масса, не более, кг |
7,3 |
Структура обозначения
| Позиция |
Элемент обозначения |
Расшифровка |
| 1 |
В |
Исполнение по виду крепления: В = агрегат с монтажом на фланце |
| 2 |
Г11 |
Модель насоса: Г11 |
| 3 |
1 |
Группа насоса: 1 |
| 4 |
1 |
Типоразмер насоса: 1 |
| 5 |
Без обозначения |
Индекс в зависимости от подачи насоса: без обозначения = наибольшая подача, 8 л/мин; А = уменьшенная подача, 5 л/мин; Б = наименьшая подача, 3 л/мин |
| 6 |
Без обозначения |
Направление вращения вала: без обозначения = правое; Л = левое; Р = реверсивный |
| 7 |
УХЛ |
Климатическое исполнение: У = умеренный климат; ХЛ = холодный климат; УХЛ = умеренный и холодный климат; Т = тропический климат |
| 8 |
4 |
Категория размещения: 1/2/3/4/5 = категории размещения в соответствии с ГОСТ 15150-69 |
Параметры типоисполнений серии
| Параметр |
ВГ11-11 |
ВГ11-11А |
ВГ11-11Б |
| Рабочий объём, см3 |
8,0 |
5,0 |
3,0 |
| Номинальная подача, не менее, л/мин |
8,0 |
5,0 |
3,0 |
| Давление на выходе номинальное, МПа |
0,5 |
0,5 |
0,5 |
| Давление на входе номинальное, МПа |
Минус 0,02 |
Минус 0,02 |
Минус 0,02 |
| Частота вращения, с-1: номинальная; минимальная; максимальная |
24,0 (1450); 10,0 (600); 30,0 (1800) |
24,0 (1450); 10,0 (600); 30,0 (1800) |
24,0 (1450); 10,0 (600); 30,0 (1800) |
| Коэффициент подачи, не менее, % |
76 |
74 |
69 |
| Номинальная мощность электродвигателя, кВт |
0,25 |
0,25 |
0,25 |
| Масса, не более, кг |
7,3 |
7,3 |
7,3 |
